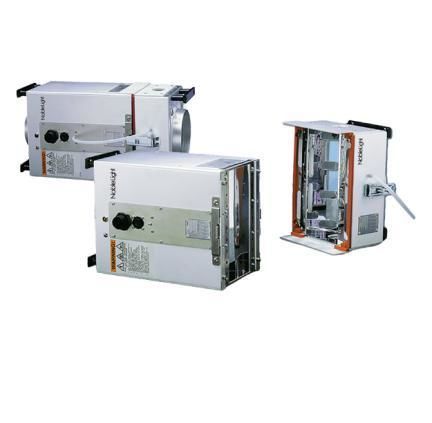

Sistema di polimerizzazione con UV DRF series

a microondein lineaper rivestimento

Panoramica
La serie DRF comprende sistemi di indurimento UV studiati per la produzione di fibre ottiche e cavi. I modelli includono DRF F6 (6 pollici) e DRF F10T (10 pollici). I sistemi impiegano lampade senza elettrodi alimentate a microonde integrate con un riflettore ellittico secondario per fornire irradiamento UV focalizzato e ad alta intensità, garantendo polimerizzazioni rapide e uniformi di rivestimenti, inchiostri coloranti e polimeri di matrice a nastro.

Specifiche

• Bulbi senza elettrodi disponibili in diversi output spettrali
• Moduli lampada: irradiatori da 6 pollici (F6) e 10 pollici (F10T); livelli di potenza selezionabili
• Alimentazione abbinata al modulo lampada
• Scudo luminoso e involucro con riflettore ellittico secondario (F6 o F10T), alloggiamento con tubo di quarzo sigillato, raccordi azoto opzionali
• Soffianti opzionali per raffreddamento ad aria

Caratteristiche

• Lampada senza elettrodi alimentata a microonde per stabilità di potenza e coerenza spettrale
• Riflettore secondario brevettato che produce elevata irradianza UV per watt
• Design modulare che facilita manutenzione e sostituzione
• Alimentatori modulari raggruppabili per semplificare il controllo elettrico e le interconnessioni pre‑cablate
• Bulbi intercambiabili per adattare l’energia alla risposta fotochimica
• Sistema di montaggio con allineamento facilitato opzionale per garantire un preciso riallineamento in fase di sostituzione

Applicazioni

• Indurimento dei rivestimenti di buffer per fibra ottica
• Inchiostri coloranti per fibra e cavo
• Polimeri di matrice a nastro
• Marcatura cavi e processi su cavi di piccolo diametro

Informazioni aggiuntive
La serie DRF è ottimizzata per l’indurimento UV ad alta velocità e funzionamento continuo nella produzione di fibre ottiche. Le lampade senza elettrodi raggiungono la massima emissione in pochi secondi e mantengono una uscita spettrale stabile in esercizio continuo. La fibra ottica attraversa un tubo di quarzo sigillato posizionato al punto focale secondario del riflettore ellittico per assicurare esposizione completa e ridurre la dispersione di radiazione.

Potenza e configurazioni
Le configurazioni supportano moduli dalla compatta unità di ~1,8 kW (es. F300S) fino a sistemi ad alta potenza da 6 kW (es. F600, LightHammer® 10H Mark II / LightHammer 10 Mark III). Alcuni sistemi offrono livelli di potenza selezionabili o range di uscita variabili (es. 35%–100%). Gli allestimenti multi‑lampada consentono di inserire/escludere singole lampade per adeguare l’energia di polimerizzazione alla velocità di linea o allo spessore del rivestimento.

Installazione e raffreddamento
La serie DRF utilizza un sistema di flusso d’aria push–pull con soffianti a pressione positiva e negativa. Il tubo di quarzo sigillato è isolato con guarnizione Teflon®; gli involucri includono piastre terminali per il montaggio di raccordi. Le lampade possono essere montate in qualsiasi orientamento; kit di allineamento opzionali e opzioni di osservazione senza utensili (F10T2) agevolano la manutenzione e il controllo del processo.

Note e sicurezza
Le lampade contengono mercurio. Gestire e smaltire in conformità alle normative locali, regionali e nazionali applicabili.

Specifiche tecniche

• Tecnologia di lampada senza elettrodi alimentata a microonde per coerenza spettrale e avvio rapido
• Riflettore ellittico secondario per irradiamento UV concentrato
• Moduli lampada 6 pollici (F6) e 10 pollici (F10T) con alimentatori abbinati
• Alloggiamento con tubo di quarzo sigillato, opzioni di raccordi azoto e isolamento con guarnizione Teflon®
• Soffianti opzionali per raffreddamento ad aria; alimentatori e involucri modulari per flessibilità
• Molteplici output spettrali di bulbi e opzioni di riflettore (inclusi R500 e riflettori dicroici)
• Gamma di potenza supportata da ~1,8 kW a 6 kW; configurazioni a uscita selezionabile/variabile
