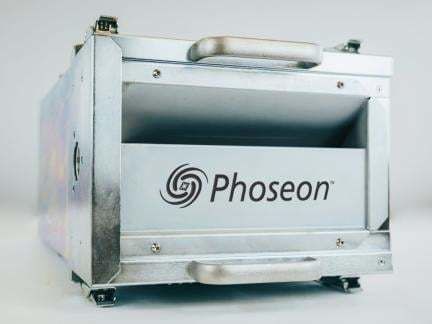

Sistema di polimerizzazione LED UV Phoseon F series

con UVper rivestimentoad alte prestazioni

Panoramica del prodotto
Il sistema di polimerizzazione UV LED per fibra Phoseon di 8ª generazione fornisce esposizione UV circumferenziale per l'indurimento dei rivestimenti su fibre di vetro. Combina una sorgente LED UV ottimizzata per fibra con un riflettore brevettato in tre parti per aumentare l'irradiazione sulla fibra e consentire ritmi di processo più elevati.

Descrizione dettagliata
Il sistema integra un emettitore LED UV ad alta intensità e un'unità riflettente per fibre (FRU) che indirizza l'energia UV attorno all'intera circonferenza della fibra. La sorgente LED UV e la FRU sono alloggiate in un involucro IP52 che protegge da spruzzi di liquido. La versione raffreddata ad aria FJ228 include le tecnologie WhisperCure™ e TargetCure™ per un controllo dell'uscita e un funzionamento silenzioso; le varianti raffreddate ad acqua FP300 offrono maggiore irradiazione di picco e capacità di raffreddamento. La FRU supporta il montaggio di sistemi di monitoraggio dell'irradiazione e l'involucro dispone di staffe integrate per un retrofit su torri esistenti.

Caratteristiche

• Ir radiazione di picco: fino a 30 W/cm²
• Raffreddamento: configurazioni ad aria o ad acqua
• Assemblaggio del riflettore in tre parti che aumenta l'irradiazione alla fibra per velocità di processo superiori
• Energia UV concentrata in un cilindro stretto attorno alla fibra
• Polimerizzazione ad altissima velocità adatta al processo continuo delle fibre
• Involucro IP52 che protegge il sistema dagli spruzzi

Applicazioni

• Polimerizzazione dei rivestimenti per fibre ottiche
• Processamento di cavi elettrici e cavi strutturali
• Tessuti intelligenti e tessuti tecnici

Specifiche
Lunghezza d'onda — FJ228: 365 nm; 385, 395 nm — FP300: 365 nm; 395 nm
Ir radiazione di picco — FJ228: 10 W/cm²; 25 W/cm² — FP300: 12 W/cm²; 30 W/cm²
Finestra emittente (mm) — FJ228: 225 x 20 — FP300: 225 x 20
Ingresso 48V (Max) — FJ228: 1000 W / 25 A; 2064 W / 43 A — FP300: 1500 W / 32 A; 1920 W / 40 A
Capacità di raffreddamento (tipica) — FP300: 1233 W
Capacità di raffreddamento (max) — FP300: 1425 W
Portata acqua (min) — FP300: 6 LPM
Perdita di pressione (tipica) — FP300: 0.19 Bar

Caratteristiche / Specifiche tecniche

• Famiglia modelli: Phoseon Fiber Curing System (8ª generazione)
• Grado IP: involucro IP52 (protezione contro gli spruzzi)
• Tecnologie integrate: WhisperCure™ e TargetCure™
• Montaggio: FRU dotata di predisposizione per il monitoraggio dell'irradiazione; involucro con staffe integrate per retrofit
• Opzioni di raffreddamento: configurazioni ad aria o ad acqua
• Ir radiazione massima: fino a 30 W/cm² (a seconda del modello/variante)
• Finestra emittente: 225 x 20 mm
• Portata acqua minima per varianti water-cooled: 6 LPM
• Perdita di carico tipica (varianti water-cooled): 0.19 Bar
