Sistema di polimerizzazione con UV FireLine FL400™

LED UVcon trasportatore a nastroin linea

Panoramica del prodotto

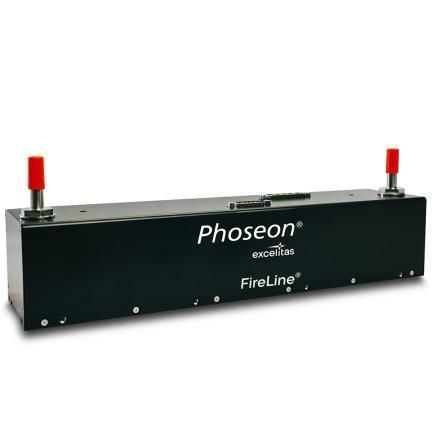

Il Phoseon FireLine FL400 è un sistema di polimerizzazione UV LED ad alta potenza, raffreddato ad acqua, progettato per applicazioni industriali impegnative in stampa, rivestimenti e adesivi su web, nastri trasportatori e grandi superfici. Offre lunghezze scalabili e uniformità ottica progettata per risultati coerenti in ambienti di produzione severi.

Caratteristiche principali

• Progettato per stampa inkjet digitale, rivestimenti e adesivi, incluse applicazioni web/trasportatore e indurimento su grandi aree.
• Finestre emittenti scalabili: 125×20; 150×20; 225×20; 250×20; 300×20 mm.
• Configurazioni di irradiance di picco fino a 24 W/cm²; opzioni aggiuntive 16 W/cm², 12 W/cm² e 8 W/cm².
• Opzioni di lunghezza d'onda: 365 nm, 385 nm, 395 nm, 405 nm (in base alla configurazione).
• Raffreddamento a acqua con raccordi diritti o a cannello; capacità e portata del chiller variano per configurazione.
• Guarnizione della finestra migliorata per ridurre la contaminazione e mantenere l'uniformità ottica.
• Involucro con grado IP66 per ambienti industriali severi.
• Supporto opzionale Modbus TCP per monitoraggio remoto e scambio dati ad alta velocità.

Documentazione (solo titoli)
Phoseon FireLine FL400 Datasheet (PDF)
Phoseon FireLine FL400 User Manual (PDF)
Modbus TCP Communication Protocols Technical Note (PDF)

Tabelle specifiche
Tabella — Lunghezze d'onda 385, 395, 405 nm — Irradianza di picco: 24 W/cm² / 20 W/cm²
Finestra emittente (mm): 125x20; 150x20; 225x20; 250x20; 300x20
Potenza in ingresso 48V (Max) @ 24 W/cm²: 125x20 = 1604 W; 150x20 = 1925 W; 225x20 = 2888 W; 250x20 = 3209 W; 300x20 = 3850 W
Corrente di ingresso (A) @ 24 W/cm²: 33 A; 40 A; 60 A; 67 A; 80 A
Potenza in ingresso 48V (Max) @ 20 W/cm²: 125x20 = 1514 W; 150x20 = 1817 W; 225x20 = 2726 W; 250x20 = 3028 W; 300x20 = 3634 W
Corrente di ingresso (A) @ 20 W/cm²: 32 A; 38 A; 57 A; 63 A; 76 A
Capacità chiller/raffreddatore: 1315 W; 1579 W; 2368 W; 2631 W; 3157 W
Portata chiller/raffreddatore: 6 LPM; 8 LPM; 8 LPM; 10 LPM; 10 LPM
Perdita di pressione (tip.): 0.16 Bar; 0.31 Bar; 0.38 Bar; 0.61 Bar; 0.62 Bar (2.4 psi; 4.6 psi; 5.5 psi; 8.8 psi; 9.1 psi)
Connettore di alimentazione DC: 3W3 per moduli più piccoli; 5W5 per moduli più grandi

Tabella — Lunghezze d'onda 385, 395, 405 nm — Irradianza di picco: 16 W/cm² / 12 W/cm²
Finestra emittente (mm): 125x20; 150x20; 225x20; 250x20; 300x20
Potenza in ingresso 48V (Max) @ 16 W/cm²: 125x20 = 1211 W; 150x20 = 1454 W; 225x20 = 2180 W; 250x20 = 2423 W; 300x20 = 2907 W
Corrente di ingresso (A) @ 16 W/cm²: 25 A; 30 A; 45 A; 50 A; 61 A
Potenza in ingresso 48V (Max) @ 12 W/cm²: 125x20 = 909 W; 150x20 = 1090 W; 225x20 = 1635 W; 250x20 = 1817 W; 300x20 = 2180 W
Corrente di ingresso (A) @ 12 W/cm²: 19 A; 23 A; 34 A; 38 A; 45 A
Capacità chiller/raffreddatore: 993 W; 1192 W; 1788 W; 1987 W; 2384 W
Portata chiller/raffreddatore: 6 LPM; 6 LPM; 6 LPM; 8 LPM; 8 LPM
Perdita di pressione (tip.): 0.16 Bar; 0.18 Bar; 0.21 Bar; 0.39 Bar; 0.40 Bar (2.4 psi; 2.6 psi; 3.1 psi; 5.6 psi; 5.8 psi)
Connettore di alimentazione DC: 3W3 per moduli più piccoli; 5W5 per moduli più grandi

Tabella — Lunghezza d'onda 365 nm — Irradianza di picco: 12 W/cm²
Finestra emittente (mm): 125x20; 150x20; 225x20; 250x20; 300x20
Potenza in ingresso 48V (Max): 125x20 = 909 W; 150x20 = 1090 W; 225x20 = 1635 W; 250x20 = 1817 W; 300x20 = 2180 W
Corrente di ingresso (A): 19 A; 23 A; 34 A; 38 A; 45 A
Capacità chiller/raffreddatore: 745 W; 894 W; 1341 W; 1490 W; 1788 W
Portata chiller/raffreddatore: 6 LPM; 6 LPM; 6 LPM; 8 LPM; 8 LPM
Perdita di pressione (tip.): 0.16 Bar; 0.18 Bar; 0.21 Bar; 0.39 Bar; 0.40 Bar (2.4 psi; 2.6 psi; 3.1 psi; 5.6 psi; 5.8 psi)
Connettore di alimentazione DC: 3W3 per moduli più piccoli; 5W5 per moduli più grandi

Applicazioni

• Stampa inkjet digitale, polimerizzazione UV su web e linee a nastro.
• Serigrafia su contenitori, verniciatura pannelli in legno e altri processi industriali di indurimento su grandi aree.

Specifiche tecniche

• Modello: FireLine FL400™ (Phoseon)
• Opzioni di lunghezza d'onda: 365 nm; 385 nm; 395 nm; 405 nm
• Opzioni di irradiance di picco: fino a 24 W/cm²; disponibili anche 16 W/cm², 12 W/cm² e 8 W/cm²
• Dimensioni finestra emittente: 125×20 mm; 150×20 mm; 225×20 mm; 250×20 mm; 300×20 mm
• Alimentazione: 48 V nominale; potenza massima variabile a seconda della configurazione (≈ 909 W a 3850 W)
• Corrente di ingresso: circa 19 A a 80 A a seconda della configurazione
• Capacità e portata del chiller: circa 745 W a 3157 W; portate 6–10 LPM
• Perdita di pressione tipica: 0.16–0.62 Bar (≈2.4–9.1 psi)
• Tipi di connettore DC: 3W3 e 5W5 a seconda della dimensione del modulo
• Raccordi di raffreddamento: diritti o a cannello
• Guarnizione finestra migliorata per protezione da contaminazione
• Grado di protezione: IP66
• Comunicazioni: Modbus TCP supportato per accesso e monitoraggio remoto
