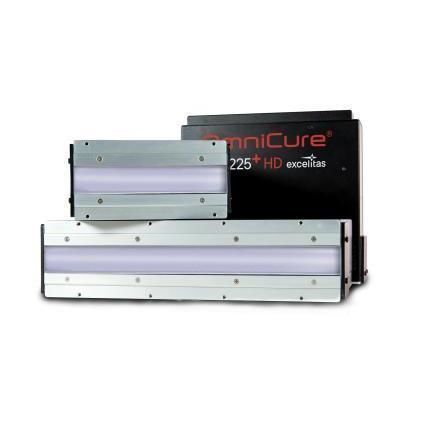

Sistema di polimerizzazione con UV AC8⁺HD

LED UVper rivestimentoraffreddato ad aria

Panoramica
La serie OmniCure® AC8⁺HD comprende sistemi di polimerizzazione UV LED raffreddati ad aria, progettati per fornire elevata dose ottica e uniformità di irradiazione su ampie superfici. La serie utilizza il controllo individuale dei moduli LED per mantenere un'uscita uniforme sul campo di irradiazione. Lunghezze d'onda disponibili: 365 nm, 385 nm, 395 nm e 405 nm. L'irradianza di picco raggiunge 15 W/cm² per soddisfare requisiti di alta dose UV per adesivi, rivestimenti e inchiostri.

Capacità principali

• Irradianza di picco fino a 15 W/cm² per accelerare la polimerizzazione e ampliare la finestra di processo
• Polimerizzazione su larga area scalabile: più teste collegabili per coprire larghezze maggiori mantenendo l'uniformità tra le teste
• Controllo individuale dei moduli LED per uniformità longitudinale e trasversale superiore
• Opzioni di lunghezza d'onda (365 / 385 / 395 / 405 nm) per adattarsi alle formulazioni
• Involucro compatto raffreddato ad aria con dissipatore ottimizzato; non richiede ventilazione esterna, estrazione ozono o chiller
• Moduli LED ad alta efficienza riducono il consumo rispetto ai sistemi a lampada ad arco
• Progettato per l'uso industriale con filtrazione VOC per ambienti di produzione gravosi
• Vita stimata dei LED > 40 000 ore

Specifiche (tabella riepilogativa)
CARATTERISTICA – SPECIFICA
Vita stimata dei LED – > 40 000 ore
Intervallo di intensità variabile – 20 – 100 %
Uniformità longitudinale – Migliore di +/- 5 %
Tensione di esercizio – 48 V DC ± 2 V
Raffreddamento – Aria (progetto dissipatore compatto)
Automazione – Controlli PLC integrati per intensità UV e allarmi di sistema
Garanzia LED – 2 anni o 10 000 ore di servizio (quanto prima si verifichi)

Prestazioni modello (valori tipici)
MODELLO | DIMENSIONE OTTICA (mm) | CONSUMO MASSIMO (W) | CORRENTE OPERATIVA (A) | LUNGHEZZA D'ONDA PICCO (nm) | POTENZA OTTICA MAX. (W) | IRRIGANZA PICCO (W/cm²) | PESO (kg)
AC8150⁺HD | 150 x 30 | 1 814 | 38 | 365 / 385 / 395 / 405 | 420 / 520 | 12 / 15 | 2,8
AC8225⁺HD | 225 x 30 | 2 722 | 57 | 365 / 385 / 395 / 405 | 630 / 790 | 12 / 15 | 3,7
AC8300⁺HD | 300 x 30 | 3 624 | 76 | 365 / 385 / 395 / 405 | 840 / 1 050 | 12 / 15 | 5,2

Caratteristiche

• Elevata emissione di 15 W/cm² che amplia il range di applicazioni e riduce i tempi di polimerizzazione per adesivi, rivestimenti e inchiostri
• Stesso involucro meccanico delle serie AC8⁺ e AC9⁺ per integrazione e scalabilità semplificate
• Controllo individuale dei moduli LED per garantire uniformità sull'area di polimerizzazione
• Area di polimerizzazione scalabile: teste collegabili che mantengono uniformità migliore di ±5 % tra le unità
• Disponibile in 365, 385, 395 e 405 nm per adattarsi alle formulazioni
• Architettura compatta raffreddata ad aria che non richiede chiller o ventilazione aggiuntiva
• I moduli LED offrono risparmio energetico rispetto ai sistemi a lampada ad arco
• Progettazione industriale con filtrazione dell'aria VOC per ambienti gravosi
• Vita stimata dei LED > 40 000 ore, riducendo i costi operativi
• Emissione a lunghezza d'onda singola che riduce il riscaldamento del pezzo rispetto alle lampade ad arco

Specifiche tecniche

• Brand: OmniCure®
• Serie / Denominazione modello: AC8⁺HD
• Lunghezze d'onda picco disponibili: 365 nm, 385 nm, 395 nm, 405 nm
• Irradianza picco: fino a 15 W/cm² (tipico)
• Vita stimata dei LED: > 40 000 ore
• Intervallo di intensità variabile: 20 – 100 %
• Uniformità longitudinale: migliore di +/- 5 %
• Tensione di funzionamento: 48 V DC ± 2 V
• Raffreddamento: raffreddato ad aria (progetto dissipatore compatto)
• Automazione: controlli PLC integrati per intensità UV e allarmi di sistema
• Garanzia LED: 2 anni o 10 000 ore di servizio (quanto prima si verifichi)
• Modelli tipici e dimensioni ottiche: AC8150⁺HD (150 x 30 mm), AC8225⁺HD (225 x 30 mm), AC8300⁺HD (300 x 30 mm)
• Potenza ottica max tipica: AC8150⁺HD 420 / 520 W; AC8225⁺HD 630 / 790 W; AC8300⁺HD 840 / 1 050 W
• Consumo max tipico: AC8150⁺HD 1 814 W; AC8225⁺HD 2 722 W; AC8300⁺HD 3 624 W
• Corrente operativa tipica: AC8150⁺HD 38 A; AC8225⁺HD 57 A; AC8300⁺HD 76 A
• Peso tipico: AC8150⁺HD 2,8 kg; AC8225⁺HD 3,7 kg; AC8300⁺HD 5,2 kg
