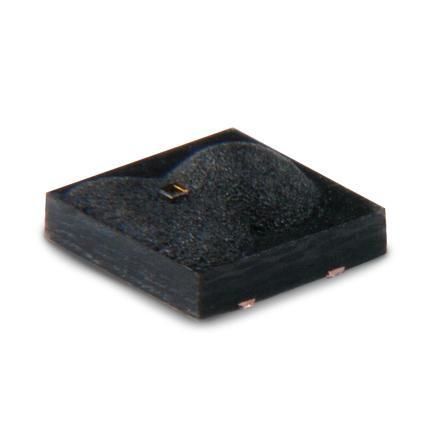

LED rosso SharpDot™

verdeper circuito stampatosecondo specifiche cliente

Panoramica del prodotto
I LED SharpDot di Excelitas, basati sulla tecnologia Resonant Cavity LED (RCLED), producono punti e reticoli nitidi per applicazioni di puntamento a punto rosso. La famiglia offre un'elevata efficienza elettrica-ottica per prolungare la durata della batteria e può funzionare a correnti molto basse, adatta a sistemi compatibili con visione notturna. L'incapsulamento nero opaco riduce la luce parassita e i riflessi migliorando il contrasto del motivo. Sono disponibili più dimensioni di punto, geometrie di reticolo e opzioni di colore, con configurazioni standard e personalizzate.

Caratteristiche principali

• Tecnologia RCLED per punti e reticoli definiti
• Alta efficienza elettrica-ottica per durata batteria prolungata
• Dimensioni sorgente puntiforme (rosso & verde): 10 μm, 25 μm, 50 μm
• Reticolo rosso: punto da 13 μm con anello esterno da 440 μm
• Reticolo verde: punto da 25 μm con anello esterno da 415 μm
• Incapsulamento nero opaco per minimizzare i riflessi
• Conformità RoHS
• Opzioni disponibili:
  • Dimensioni punto personalizzate
  • Pattern e geometrie di reticolo personalizzati
  • Assemblaggio su PCB rigido o flessibile

Configurazioni disponibili

• Rosso 650 nm | Sorgente puntiforme | 10 μm | 4303-355-000-25
• Rosso 650 nm | Sorgente puntiforme | 25 μm | 4303-355-000-35
• Rosso 650 nm | Sorgente puntiforme | 50 μm | 4303-355-000-28
• Verde 525 nm | Sorgente puntiforme | 10 μm | 4303-355-000-34
• Verde 525 nm | Sorgente puntiforme | 25 μm | 4303-355-000-30
• Verde 525 nm | Sorgente puntiforme | 50 μm | 4303-355-000-33
• Rosso 650 nm | Reticolo | punto 13 μm e anello esterno 440 μm | 4303-355-000-31
• Verde 525 nm | Reticolo | punto 25 μm e anello esterno 415 μm | 4303-355-000-32

Specifiche tecniche e applicazioni

• Tecnologia: Resonant Cavity LED (RCLED)
• Lunghezze d'onda: Rosso 650 nm, Verde 525 nm
• Dimensioni sorgente puntiforme: 10 μm, 25 μm, 50 μm (rosso & verde)
• Opzioni reticolo: Rosso — punto 13 μm con anello esterno 440 μm; Verde — punto 25 μm con anello esterno 415 μm
• Incapsulamento: nero opaco per ridurre i riflessi
• Conformità: RoHS
• Personalizzazione: dimensioni punto, geometrie reticolo, assemblaggio su PCB rigido o flessibile
• Applicazioni tipiche: mirini a punto rosso, sistemi di puntamento compatibili con visione notturna, dispositivi a bassa corrente alimentati a batteria e applicazioni di puntamento di precisione
