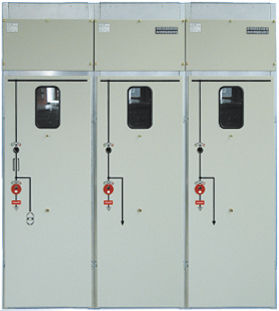

Quadro di distribuzione a media tensione W12isolato ad ariacompattoper distribuzione elettrica

quadro di distribuzione a media tensione
quadro di distribuzione a media tensione
quadro di distribuzione a media tensione
Aggiungi ai preferiti
Aggiungi al comparatore
prezzo indicativo

Caratteristiche

Specifiche elettriche
a media tensione
Struttura
isolato ad aria, compatto
Applicazioni
per distribuzione elettrica
Corrente

630 A

VAC

12 kV

Descrizione

I quadri di media tensione isolati in metallo, isolati in aria, tipo W 12, sono destinati all'impiego universale: Si va da interruttori con cavo ad anello compatto fino a quadri di distribuzione di potenza complessi. Su misura per soddisfare le esigenze delle reti di pubblica utilità e delle società di fornitura di energia elettrica nell'industria e negli edifici comunali. Questi quadri di media tensione soddisfano pienamente le esigenze specifiche dell'utente e garantiscono una distribuzione di potenza soddisfacente. I pannelli standard W 12 sono disponibili in tre diverse dimensioni: 1. L 12 - 607519; L x P x A: 600 x 750 x 1900 mm. 2. L 12 - 757521; L x P x A: 750 x 750 x 750 x 2100 mm. 3. L 12 - 907521; L x P x A: 900 x 750 x 2100 mm. I quadri del tipo W 12 sono disponibili come quadri singoli o combinati, dove l'apparecchiatura, la sequenza dei quadri ecc. può essere determinata dal cliente. I quadri del tipo W 12 sono installati in aree di lavoro elettriche chiuse che devono essere inserite solo da personale specializzato e da persone adeguatamente istruite. L'attrezzatura può essere utilizzata ad un'altitudine fino a 1000 m sul livello del mare. Per installazioni a partire da un'altitudine di 1000 m, il livello nominale di isolamento del quadro deve essere corretto di conseguenza. I quadri elettrici sono progettati per l'uso in condizioni d'esercizio normali in conformità alla norma EN 62271-1.

---

Cataloghi

780e
780e
12 Pagine
