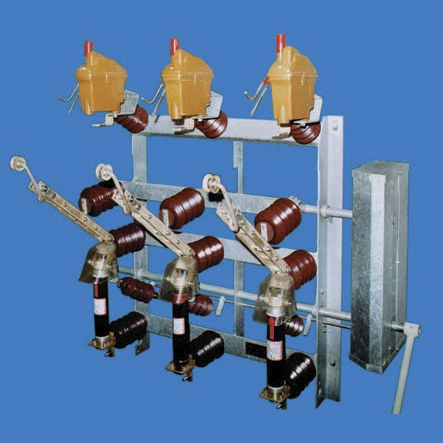

Interruttore-sezionatore a fusibile FLa 15/6400

a media tensioneda esterno3 poli

Gli interruttori di manovra-sezionatori da esterno FLa 15/6400 e FLa 15/6410 (con portafusibili montati sotto) sono stati sviluppati per il montaggio in posizione verticale. Gli interruttori sono conformi alle norme DINEN 62271-103 VDE 0671-103. Il design di principio e le dimensioni di montaggio corrispondono agli interruttori di manovra-sezionatori da esterno 6400 e 6410 come indicato nel catalogo 751.Il dispositivo di spegnimento dell'arco elettrico, che viene commutato in posizione ON ed è del tipo a inserimento e interruzione rapida, è stato adottato dal collaudato sezionatore FLa 15/60 (catalogo 762), utilizzato come sezionatore di linea. Tutte le camere ad arco sono riempite in fabbrica con circa 0,5 litri di olio per interruttori Shell Diala D. L'applicazione principale dei sezionatori FLa15/6400 e FLa 15/6410 è quella di interruttori di alimentazione per stazioni di trasformazione montate su pali. I telai di base sono saldati in profilato d'acciaio e gli alberi di manovra, montati su cuscinetti in bronzo, sono zincati a caldo. Tutti gli isolatori utilizzati nella costruzione sono in resina cicloalifatica fusa. Tutti i contatti con terminazioni piatte in conformità con la norma DIN 46206 e le doppie lame di contatto sono in rame elettrolitico, argentati e formano percorsi di corrente senza anello. I contatti del portafusibile sono progettati per accogliere fusibili HVHBC (catalogo 791) ad alta tensione e alto potere di interruzione, in conformità con la norma DIN 43625.Sezioni trasversali adeguate e pressioni di contatto idonee fanno sì che gli interruttori funzionino ancora facilmente e correttamente dopo molti anni di funzionamento. Per l'azionamento dei sezionatori e degli interruttori di terra sono disponibili meccanismi di azionamento esterni come descritto nel nostro catalogo 776.
