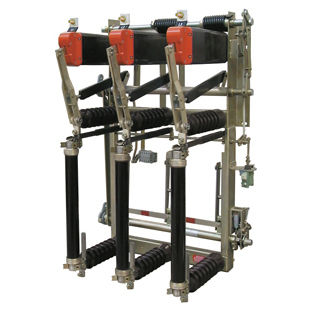

Interruttore-sezionatore a fusibile H 29 SEA

a media tensione3 poli

- con meccanismo senza inciampo* - così come _ e con portafusibili montati a valle per HV HBC _ fusibili con sgancio del perno, per la disconnessione di tutti i poli di _ dell'interruttore in caso di intervento di un fusibile. Nella combinazione interruttore-fusibile (Tipo SEA) devono essere utilizzati solo fusibili HVHBC con sgancio a spillo e una forza d'urto d'intervento di almeno 80 N (DRIESCHER /SIBA; vedere anche 791). Gli interruttori sono progettati per condizioni di funzionamento normali secondo la norma EN 62271-1 classe "Meno 5Indoor". Il valore di picco della temperatura ambiente è di 40O C; il valore medio nelle 24 ore è di 35O C al massimo. I valori del potere isolante sono correlati al livello del mare. Le riduzioni del potere isolante ad altezze fino a 1000 m sono trascurabili a causa della diminuzione della capacità isolante dell'aria. Ad altezze superiori ai 1000 m s.l.m., i valori della tensione alternata nominale di resistenza e della tensione impulsiva nominale di resistenza devono essere adeguati (ad esempio, ad un'altezza di 2000 m s.l.m., il potere isolante delle intercapedini d'aria si riduce di un fattore pari a 0,89).Ad ogni quadro sono allegate le istruzioni per il trasporto, il montaggio e la messa in servizio. Queste istruzioni, che certamente vi invieremo in anticipo, devono essere assolutamente rispettate.
