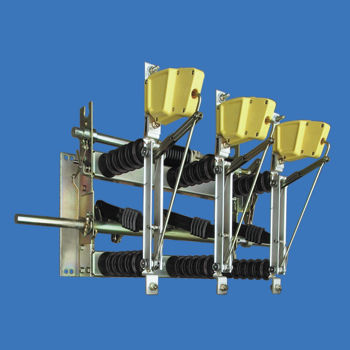

Interruttore-sezionatore a fusibile H 22 SEA

a media tensioneAC3 poli

Il tipo H 22 SEA è disponibile con interruttori di messa a terra integrati nel telaio dell'interruttore. È possibile un bloccaggio meccanico positivo tra l'interruttore di interruzione del carico e l'interruttore di messa a terra. Gli interruttori di messa a terra hanno generalmente una capacità di cortocircuito e sono quindi a prova di intervento. Le bobine di sgancio o gli sganciatori (110 V, 230 V CA o 24 V, 60 V, 110 V, 220 V CC) possono essere montati solo su interruttori con meccanismo di sgancio (non H 22 EK), mentre i contatti di segnalazione possono essere montati su tutti gli interruttori, compresi quelli di messa a terra.Tutti gli interruttori H 22 SEA sono disponibili con ritardo di sgancio meccanico (ritardo) secondo la norma EN 62271-105. Questa caratteristica fornisce una soluzione economica per la protezione continua dei trasformatori di rete locali attraverso il fusibile HV HBC sul lato alta tensione, normalmente implementato da un interruttore automatico.L'azionamento dell'interruttore H 22 può essere effettuato con un sistema di collegamento azionato da una leva o con un meccanismo a motore, secondo la lista 774.
