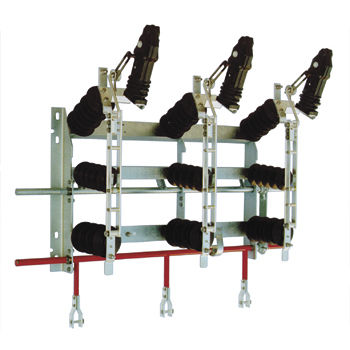

Interruttore-sezionatore a media tensione FLa 15/97

unipolare3 polisottovuoto

Contrariamente ai precedenti sezionatori da esterno in cui era pratica comune spegnere l'arco in olio, con il nuovo sezionatore da esterno FLa 15/97 l'estinzione dell'arco avviene in un interruttore sottovuoto. Grazie a un sistema isolante brevettato, non è necessario alcun mezzo liquido o gassoso per la resistenza dell'isolamento esterno degli interruttori sotto vuoto. Il dispositivo di spegnimento in vuoto è incorporato in un involucro isolante resistente alle intemperie. Il sezionatore da esterno è in grado di attivare la sua corrente nominale e la sua corrente nominale di cortocircuito tramite il sistema di contatti principali. Il processo di disconnessione avviene tramite interruttori sottovuoto collegati in derivazione, senza fenomeni di arco elettrico esterno. Un meccanismo eccentrico di apertura e chiusura completamente sviluppato aziona le interruzioni in vuoto e garantisce la Classe M2 per quanto riguarda la resistenza meccanica (corrisponde a 5000 cicli di funzionamento meccanico). I modelli FLa 15/97 corrispondono nelle loro dimensioni principali agli interruttori FLa 15/60, FLa 6400 e FLa 6410 (vedere brochure 762, 763), ovvero le dimensioni di fissaggio sono rimaste invariate.
