Sezionatore 3 poli B751
di messa a terraindustrialeda esterno

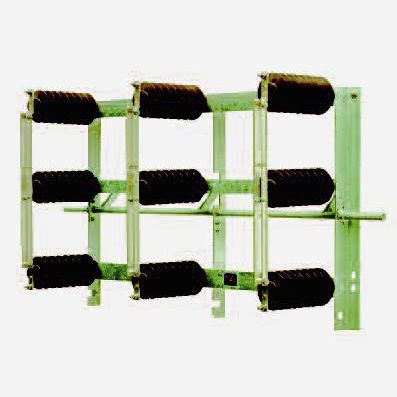

Sezionatore 3 poli - B751 - Fritz Driescher & Söhne GmbH - di messa a terra / industriale / da esterno
Sezionatore 3 poli - B751 - Fritz Driescher & Söhne GmbH - di messa a terra / industriale / da esterno
Sezionatore 3 poli - B751 - Fritz Driescher & Söhne GmbH - di messa a terra / industriale / da esterno - immagine - 2
Aggiungi ai preferiti
Confronta con altri prodotti

Vuoi acquistare direttamente?
Vai sul nostro Shop.

Caratteristiche

Numero di poli
3 poli
Specifiche elettriche
di messa a terra
Applicazioni
industriale
Opzioni e accessori
da esterno
Corrente primaria

400 A, 630 A, 1.500 A, 2.500 A, 4.000 A

VAC

12 kV, 24 kV, 38,5 kV

Descrizione

Gli interruttori da esterno Driescher a 1 e 3 poli sono progettati specificamente per garantire un'elevata affidabilità dell'alimentazione e sono conformi alle specifiche della norma EN 62271-102. Gli interruttori possono essere utilizzati per una gamma di tensioni nominali da Ur 12 kV a 38,5 kV, a seconda del modello, e per una corrente nominale di Ir 2500 A e 4000 A. Struttura dell'interruttore: Per il montaggio verticale (a parete), è preferibile un sezionatore con un angolo di commutazione di 90°. Per garantire una chiusura indipendente nel montaggio orizzontale (montaggio su palo), è necessario un angolo di commutazione di 110° sull'albero di azionamento. A causa dell'elevata coppia di azionamento dei sezionatori con corrente nominale di Ir 4000 A, si raccomanda l'utilizzo di un azionamento a motore UM 90 o UM 100. Il set di lame del disconnettore viene azionato direttamente con gli isolatori dall'albero di comando. Il telaio di base e tutte le parti in acciaio sono dotate di una protezione superficiale zincata secondo la norma DIN EN ISO 1461 o di acciaio inossidabile, che garantisce un'eccellente resistenza alla corrosione. Le parti in tensione sono in rame elettrolitico con argentatura in conformità alla norma QTL 0200. Per l'isolamento a terra vengono utilizzati isolatori in resina cicloalifatica colata, che ha dato prova di sé nel corso dei decenni. Per le tensioni nominali di 12 kV e 24 kV, è previsto un grado di inquinamento PD 3 (25 mm / kV) e per 38,5 kV un grado di inquinamento PD 2 (20 mm / kV). (Grado di inquinamento superiore su richiesta)

---

Cataloghi

Nessun catalogo è disponibile per questo prodotto.

Vedi tutti i cataloghi di Fritz Driescher & Söhne GmbH
