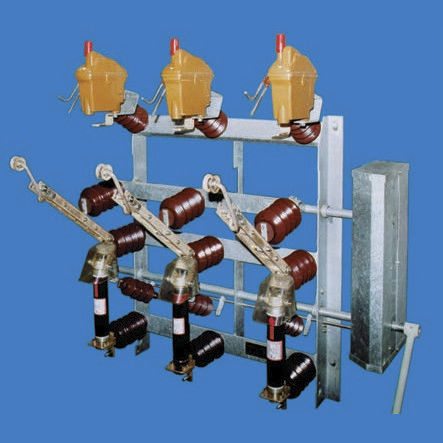

Interruttore-sezionatore a fusibile FLa 15/6410

a media tensionead alta tensione3 poli

I sezionatori da esterno FLa 15/6400 e FLa 15/6410 (con portafusibili montati sotto) sono stati sviluppati per il montaggio in verticale. Gli interruttori sono conformi alle norme DINEN 62271-103 VDE 0671-103. Il principio costruttivo e le dimensioni di montaggio corrispondono ai sezionatori da esterno 6400 e 6410 riportati nel catalogo 751. Il dispositivo di spegnimento dell'arco elettrico, che viene commutato in posizione ON ed è del tipo a innesco e interruzione rapida, è stato adottato dal collaudato sezionatore FLa 15/60 (catalogo 762), utilizzato come sezionatore di linea. Tutte le camere d'arco sono riempite in fabbrica con circa 0,5 litri di olio per quadri Shell Diala D. L'applicazione principale dei sezionatori FLa15/6400 e FLa 15/6410 è quella di interruttore di alimentazione per le stazioni di trasformazione su palo. I telai di base sono saldati in profilato d'acciaio e gli alberi di manovra, montati su cuscinetti in bronzo, sono zincati a caldo. Tutti gli isolatori utilizzati nella costruzione sono in resina cicloalifatica. Tutti i contatti con terminazioni piatte in conformità alla norma DIN 46206 e le lamelle a doppio contatto sono in rame elettrolitico, sono argentati e formano percorsi di corrente privi di spire. I contatti dei portafusibili sono progettati per accogliere fusibili HVHBC (catalogo 791) ad alta tensione e alto potere di interruzione, in conformità alla norma DIN 43625. Le sezioni trasversali adeguate e le pressioni di contatto idonee fanno sì che gli interruttori funzionino ancora facilmente e correttamente dopo molti anni di funzionamento. Per l'azionamento dei sezionatori e degli interruttori di messa a terra sono disponibili meccanismi di azionamento all'aperto, come descritto nel nostro catalogo 776.
