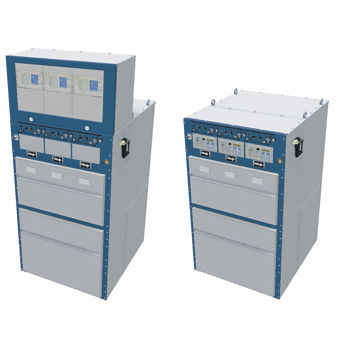

Quadro di distribuzione contro gli archi elettrici ECOS-Ccontro i cortocircuitiunipolarea media tensione
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Specifiche elettriche
- contro gli archi elettrici, contro i cortocircuiti, unipolare, a media tensione
- Struttura
- con fluido termoconvettore, compatto, a vuoto
- Applicazioni
- per distribuzione elettrica, industriale, per rete elettrica
- Altre caratteristiche
- modulare
- Corrente primaria
Min.: 630 A
Max.: 630 A
- VAC
Min.: 0 V
Max.: 24.000 V
Descrizione
Panoramica
Il quadro di media tensione ECOS-C, privo di SF6, è omologato fino a 24 kV e, con una larghezza modulo di 240 mm, rappresenta un sistema di interruttori compatto assemblato in fabbrica per applicazioni industriali. Dotato di interruttori a vuoto e isolante fluido Midel 7131, il quadro è progettato per l'interruzione affidabile dei cortocircuiti e per la riciclabilità a fine vita.
Caratteristiche principali
Specifiche tecniche
Applicazioni e vantaggi
Il quadro di media tensione ECOS-C, privo di SF6, è omologato fino a 24 kV e, con una larghezza modulo di 240 mm, rappresenta un sistema di interruttori compatto assemblato in fabbrica per applicazioni industriali. Dotato di interruttori a vuoto e isolante fluido Midel 7131, il quadro è progettato per l'interruzione affidabile dei cortocircuiti e per la riciclabilità a fine vita.
Caratteristiche principali
- Senza SF6, senza fluorchetone né fluoronitrile — GWP = 0,0
- Sistemi compatti assemblati in fabbrica, da 2 a 7 moduli, larghezza modulo 240 mm
- Barre e scomparti dimensionati per 630 A di corrente continua
- Parte primaria incapsulata con protezione tattile, grado IP67
- Elevata sicurezza contro gli archi grazie a parti primarie metalliche incapsulate monopolari
- Isolante fluido Midel 7131 classificato come non pericoloso dall'Agenzia Federale per l'Ambiente
- Interruttore con interruttori a vuoto capace di interrompere fino a 20 kA in 3 s
- Comando a energia immagazzinata compatibile ARC, fino a 10.000 operazioni (M2)
- Adatto all'uso in siti ad altitudine superiore a 1000 m
- Pannello di misura separato, isolato ad aria e a tenuta guasto, disponibile
Specifiche tecniche
- Tensione nominale: fino a 24 kV
- Larghezza modulo: 240 mm
- Corrente continua sulle barre: 630 A
- Potere di interruzione in cortocircuito: 20 kA (3 s)
- Protezione parte primaria: incapsulata, tattile, IP67
- Mezzo isolante: Midel 7131 (non pericoloso)
- Tecnologia di interruzione: interruttori a vuoto
- Comando: energia immagazzinata, compatibile ARC, classe M2 (fino a 10.000 operazioni)
Applicazioni e vantaggi
- Ingombro ridotto per locali elettrici con spazio limitato e impianti modulari
- Alternativa ecologica ai sistemi a base di SF6 con completa riciclabilità a fine vita
- Assemblaggio in fabbrica che riduce tempi di installazione e messa in servizio in sito
- Elevata sicurezza per il personale e protezione contro gli archi per cabine industriali e distribuzione
- Opzioni di misura e prova tramite pannello di misura separato, isolato ad aria
