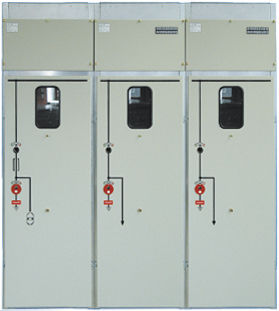

Quadro di distribuzione a media tensione W 12 - 757521

compattoisolato ad ariaper distribuzione elettrica

I quadri di media tensione incapsulati in metallo e isolati in aria, tipo W 12, sono destinati ad un'applicazione universale applicazioni universali: Vanno dai quadri compatti per cavi ad anello fino ai quadri complessi per la distribuzione di energia. Sono progettati per soddisfare le esigenze delle reti di pubblica utilità e delle società di fornitura di energia elettrica nell'industria e negli edifici municipali. Questi quadri di media tensione soddisfano pienamente i requisiti specifici dell'utente e garantiscono una distribuzione di energia soddisfacente. I quadri elettrici di tipo W 12 sono installati in aree operative elettriche chiuse, alle quali possono accedere solo personale specializzato e persone adeguatamente istruite. L'apparecchiatura può essere utilizzata a un'altitudine massima di 1000 m sul livello del mare. Per le installazioni a un'altitudine superiore a 1000 m, il livello di isolamento nominale del quadro deve essere corretto di conseguenza. I quadri elettrici sono progettati per l'uso in condizioni operative normali in conformità alla norma EN 62271-1. Il design dei quadri isolati in aria corrisponde alle specifiche della norma EN 62271-200. La resistenza agli archi elettrici accidentali dei pannelli di comando è stata determinata a 16 kA e 20 kA; 1 s, da un istituto di prova indipendente. L'apparecchiatura di comando installata è stata progettata in conformità alla norma EN 62271-1.
