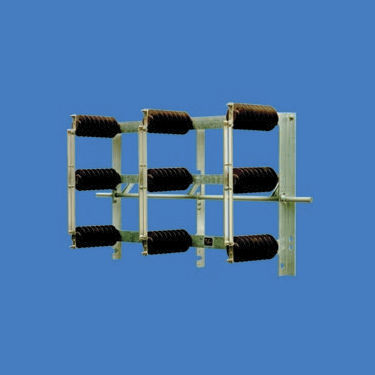

Interruttore-sezionatore a media tensione FTr 24 series

3 poliverticaleorizzontale

I sezionatori da esterno FTr a 1 e 3 poli sono utilizzabili per una gamma di tensioni nominali da 12 kV a 38,5 kV e una gamma di correnti nominali da 400 A a 4000 A. È stata testata una corrente nominale di breve durata fino a 50 kA per una durata di 3s, a seconda del tipo. I dispositivi di messa a terra a 3 poli FES sono utilizzabili per una gamma di tensioni nominali da 12 kV a 38,5 kV e una corrente nominale di breve durata fino a 63 kA, a seconda del tipo specificato. Tutti gli interruttori sono testati secondo la norma EN 62271-102 e sono adatti sia per il montaggio verticale (angolo di funzionamento 900) sia per il montaggio orizzontale (angolo di funzionamento 1100). Per ogni interruttore è incluso un manuale di istruzioni per il trasporto, il montaggio e la messa in funzione. Le istruzioni per l'uso devono essere seguite scrupolosamente. I sezionatori e i dispositivi di messa a terra sono in grado di sopportare la corrente nominale di breve durata e la corrente nominale di tenuta in base ai dati riportati sulla targhetta. I telai di base degli interruttori sono zincati a caldo. Il sistema di contatti principale è in rame elettrolitico e la superficie è argentata secondo la norma QTL 0200. Le molle di pressione antiruggine mantengono la forza di contatto richiesta per tutta la durata meccanica.
