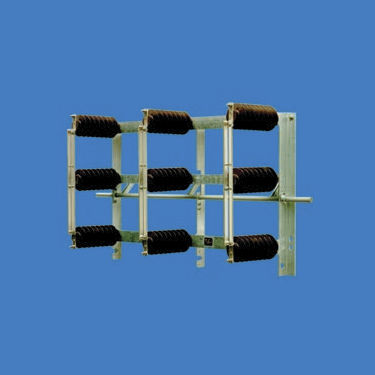

Interruttore-sezionatore a media tensione FTr 12 series

3 poliverticaleorizzontale

I sezionatori da esterno FTr a 1 e 3 poli sono applicabili per una gamma di tensioni nominali da 12 kV a 38,5 kV e una gamma di correnti nominali da 400 A a 4000 A. È stata testata la corrente nominale di breve durata fino a 50 kA per una durata di 3 s, a seconda del tipo. I dispositivi di messa a terra a 3 poli FES sono utilizzabili per un intervallo di tensione nominale da 12 kV a 38,5 kV. A seconda del tipo, la corrente nominale di breve durata può raggiungere i 63 kA. Tutti gli interruttori sono stati testati secondo la norma EN 62271-102 e sono adatti sia per il montaggio verticale (angolo di funzionamento 900) che per il montaggio orizzontale (angolo di funzionamento 1100). Le istruzioni per l'uso devono essere seguite scrupolosamente. I sezionatori e i dispositivi di messa a terra sono in grado di sopportare la corrente nominale di breve durata e la corrente nominale di tenuta in base ai dati riportati sulla targhetta. I telai di base degli interruttori sono zincati a caldo. Il sistema di contatti principale è in rame elettrolitico e la superficie è argentata secondo la norma QTL 0200. Le molle di pressione antiruggine mantengono la forza di contatto richiesta per l'intera durata meccanica.
