interruttore-sezionatore a media tensione / da esterno / contro i cortocircuiti
FLa 15/97 38,5-6300-90

Aggiungi ai miei preferiti MyDirectIndustry
Aggiungi al comparatore Rimuovi dal comparatore

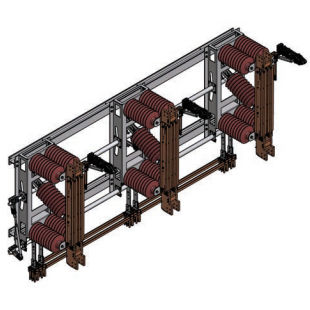

interruttore-sezionatore a media tensione / da esterno / contro i cortocircuiti interruttore-sezionatore a media tensione / da esterno / contro i cortocircuiti - FLa 15/97 38,5-6300-90
{{requestButtons}}

Caratteristiche

  • Tensione:

    a media tensione

  • Opzioni e accessori:

    da esterno, contro i cortocircuiti

  • Corrente:

    Max.: 6.300 A

    Min.: 0 A

  • VAC:

    Max.: 38.500 V

    Min.: 0 V

Descrizione

- Tipo testato secondo EN 62271-103
- Tensione nominale fino a 38,5 kV
- Corrente nominale fino a 6300 A
- Corrente nominale di rottura del carico principalmente attiva 250 A
- Elevata potenza di cortocircuito
- Resistenza all'alta tensione
- Minime spese di manutenzione
- Affidabilità operativa
- Lunga vita
- Costruzione autoportante, nessun fissaggio supplementare necessario
Il sezionatore di manovra-sezionatore da esterno FLa 15/97 38,5-6300-90 è stato progettato per condurre in sicurezza correnti molto elevate e per commutare in sicurezza correnti di esercizio moderate.
È disponibile per una tensione nominale fino a 38,5 kV e per correnti nominali fino a 6.300 A.
L'interruttore è in grado di attivare le correnti corrispondenti utilizzando l'interruttore sotto vuoto nello shunt. Anche in questa posizione viene effettuato lo spegnimento, assicurando che gli archi di commutazione non siano visibili dall'esterno.
In questo modo, l'interruttore è pronto per eseguire operazioni quali l'accensione e lo spegnimento in sicurezza di correnti di carica capacitiva del cavo fino a 28 A.
Ha anche mostrato la sua capacità di commutazione del condensatore di shunt in una prova di tipo spaziale. Durante questo test, l'interruttore ha dimostrato di non avere problemi nell'eseguire operazioni di accensione multipla per correnti di accensione di condensatori shunt fino a 9,5 kA ad una frequenza di spunto di 300 Hz.
Un sofisticato meccanismo di commutazione eccentrico attiva l'interruttore sottovuoto e garantisce una durata di vita di 10.000 manovre di commutazione.
Affinché le correnti di cortocircuito così elevate possano essere condotte in sicurezza, sono stati sviluppati elementi di contatto con rivestimento in grafite argentata, progettati per garantire una durata di vita meccanica ed elettrica particolarmente lunga.

Traduzione automatica  (Visualizza il testo originale in inglese)
