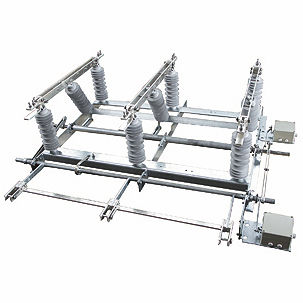

Sezionatore per esterni FES 12

a media tensione3 poli

Gli interruttori da esterno Driescher nella versione a 1 e 3 poli sono progettati specificamente per un'elevata affidabilità di fornitura e sono conformi alle specifiche secondo la norma EN 62271-102. Gli interruttori possono essere utilizzati per un campo di tensione nominale di Ur 12 kV fino a 38,5 kV a seconda della versione e per una corrente nominale di Ir 400 A, 630 A e 1600 A. Struttura dell'interruttore: Per il montaggio verticale (montaggio a parete) si preferisce il sezionatore con un angolo di commutazione di 90°. Per garantire una chiusura indipendente nel montaggio orizzontale (montaggio su palo), è necessario un angolo di commutazione di 110° sull'albero di azionamento. Il set di sezionatori viene azionato direttamente con gli isolatori dall'albero di azionamento. Il basamento e tutte le parti in acciaio sono dotati di una protezione superficiale zincata secondo la norma DIN EN ISO 1461 o in acciaio inox, che garantisce un'eccellente resistenza alla corrosione. Le parti in tensione sono in rame elettrolitico con argentatura elettore in conformità alla QTL 0200. Per l'isolamento a terra vengono utilizzati gli isolatori in resina cicloalifatica, che ha dimostrato la sua validità nel corso dei decenni. Per tensioni nominali di 12 kV e 24 kV, un grado di inquinamento di PD 3 (25 mm / kV) e per 38,5 kV un grado di inquinamento di PD 2 (20 mm / kV) è specificato come standard. (grado di inquinamento più elevato su richiesta.)
