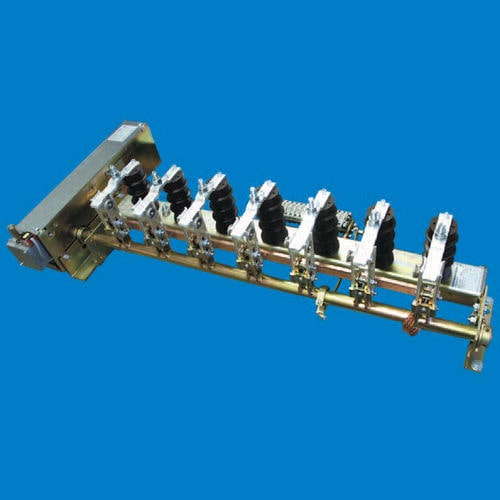

Interruttore-sezionatore a media tensione ES 24-20-2

contro i cortocircuiti

I sezionatori ITr e FTr sono applicabili per una tensione nominale di 12 kV, 24 kV, 36 kV e 38,5 kV e un campo di corrente nominale da 630 A fino a 4000 A. Correnti nominali superiori a richiesta. La corrente nominale di breve durata fino a 50 kA per una durata di 3 s o 1 s a seconda del modello è stata testata. I sezionatori descritti sono destinati alla commutazione senza corrente nei quadri di media tensione. Gli interruttori di messa a terra ES possono essere utilizzati per una tensione nominale di 3,6 kV, 12 kV, 24 kV, 36 kV e 38,5 kV. Alcuni interruttori di messa a terra hanno una capacità di cortocircuito e sono specificati con la vita elettrica E1. La vita elettrica E0 è specificata per gli interruttori di messa a terra senza cortocircuito che rende possibile la messa a terra. Tutti i quadri sono omologati secondo la norma EN 62271-102. Per ogni interruttore è allegato un manuale di istruzioni per il trasporto, il montaggio e la messa in funzione.
