interruttore-sezionatore a fusibile / da interno / contro i cortocircuiti / 2 poli
ES

Aggiungi ai miei preferiti MyDirectIndustry
Aggiungi al comparatore Rimuovi dal comparatore
interruttore-sezionatore a fusibile / da interno / contro i cortocircuiti / 2 poli interruttore-sezionatore a fusibile / da interno / contro i cortocircuiti / 2 poli - ES
{{requestButtons}}

Caratteristiche

  • Opzioni e accessori:

    3 poli, 2 poli, contro i cortocircuiti, da interno, a fusibile

  • Corrente:

    630 A, 6.300 A

  • VAC:

    Min.: 12 kV

    Max.: 40,5 kV

Descrizione

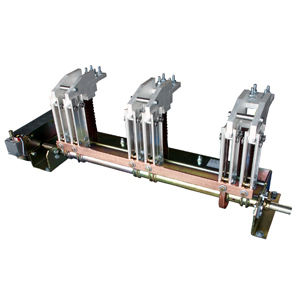

I vari modelli di interruttori di terra a 3 poli ES possono essere utilizzati con tensioni nominali di 12 kV, 17,5 kV, 24 kV, 36 kV e 38,5 kV. 20 kA, 31,5 kA, 50 kA, 63 kA e 72 kA hâve sono stati specificati come valori nominali di breve durata con correnti stazionarie.
Gli interruttori di messa a terra fino ad una corrente nominale di breve durata di 31,5 kA hanno un cortocircuito che rende la città capillare e sono classificati nella classe elettrica E1. Per correnti nominali di breve durata a partire da 50 kA, gli interruttori di messa a terra non hanno una potenza di corto circuito e sono classificati di conseguenza nella classe elettrica E0.1 e su richiesta sono disponibili interruttori di messa a terra a 2 poli.
I nostri vari modelli di sezionatori a 1, 2 e 3 poli ITr sono progettati per l'uso in un intervallo di tensione nominale compreso tra 12 kV e 40,5 kV e una gamma di corrente nominale compresa tra 630 A e 6300 A. A seconda del modello, la corrente nominale di breve durata è stata dimostrata con successo fino a 80 kA per una durata di 1 o 3 secondi. I sezionatori elencati sono progettati per spegnere l'alimentazione in reti a media tensione.
I dispositivi di commutazione AU sono stati sottoposti a una prova di tipo secondo la norma EN 62271-102.
Ogni dispositivo di commutazione è accompagnato da una serie di istruzioni (B731) per il trasporto, il montaggio e la messa in servizio.
