quadro di distribuzione a media tensione / isolato ad aria / da incasso
W 38,5

Aggiungi ai miei preferiti MyDirectIndustry
Aggiungi al comparatore Rimuovi dal comparatore
quadro di distribuzione a media tensione / isolato ad aria / da incasso quadro di distribuzione a media tensione / isolato ad aria / da incasso - W 38,5
{{requestButtons}}

Caratteristiche

  • Specifiche elettriche:

    a media tensione

  • Struttura:

    isolato ad aria

  • Altre caratteristiche:

    da incasso

  • Corrente:

    630 A, 1.250 A

  • VAC:

    36 kV

Descrizione

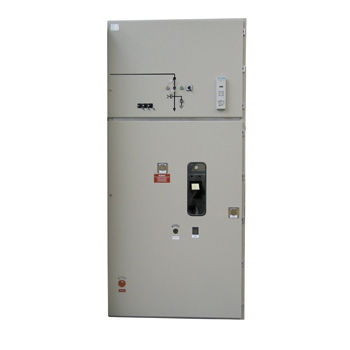

I quadri isolati in aria tipo W 38.5 sono costituiti da pannelli di tipo omologato, separati l'uno dall'altro e dotati di un unico sistema di sbarre collettrici. Il design dei pannelli di commutazione isolati in aria corrisponde alle specifiche della norma EN 60298. Gli strumenti e gli apparecchi da incasso soddisfano i requisiti delle norme in materia. I pannelli sono stati testati per la resistenza all'arco accidentale secondo VDE 0670, parte 6 e appendice A (test PEHLA), eqv. EN 60298 a 16 kA / 1 sec. Gli interruttori di messa a terra sono dotati di capacità di cortocircuito e sono dotati di interblocco. La struttura del telaio saldato e le parti portanti del quadro elettrico sono dotate di due strati di vernice. Il quadro elettrico è concepito come un unico spazio MT, che può essere ulteriormente equipaggiato con una piccola scatola morsettiera. Il frontale del pannello è dotato di porte a due ante in lamiera d'acciaio con serratura centrale e finestra d'ispezione in vetro di sicurezza multistrato incollato. La parte anteriore riporta il corrispondente schema di imitazione. Lo spazio delle sbarre collettrici è coperto da coperture fisse e avvitate. Sia le porte che le coperture delle sbarre collettrici sono fornite di serie con il colore RAL 7032 (grigio). Dalla parte posteriore tutti i pannelli sono rivestiti con lamiere zincate da 2 mm. Dal lato sinistro ogni pannello è dotato di una piastra isolante in PE 5 mm irrigidita con fibre di vetro e dotata di boccole. La separazione completa dei pannelli nell'area delle sbarre collettrici può essere fornita su richiesta. Dal lato superiore i pannelli sono rivestiti con lamiere d'acciaio avvitate. Il vano cavi rimane aperto.

Traduzione automatica  (Visualizza il testo originale in inglese)
