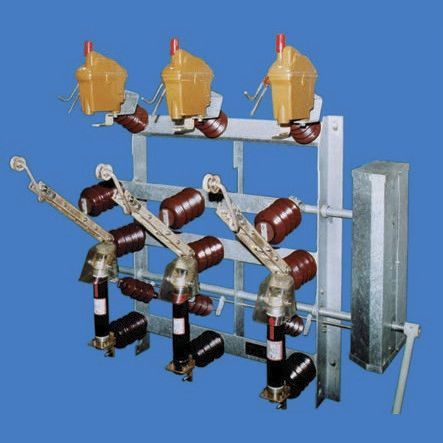

Interruttore-sezionatore a fusibile FLa 15/6410 SA

a media tensione3 polida esterno

I sezionatori da esterno FLa 15/6400 e FLa 15/6410 (con portafusibili montati sotto) sono stati sviluppati per il montaggio in verticale. Gli interruttori sono conformi alle norme DINEN 62271-103 VDE 0671-103. Il principio costruttivo e le dimensioni di montaggio corrispondono ai sezionatori da esterno 6400 e 6410 riportati nel catalogo 751. Il dispositivo di spegnimento dell'arco elettrico, che viene commutato in posizione ON ed è del tipo a innesco e interruzione rapida, è stato adottato dal collaudato sezionatore FLa 15/60 (catalogo 762), utilizzato come sezionatore di linea. Tutte le camere d'arco sono riempite in fabbrica con circa 0,5 litri di olio Shell Diala D per quadri elettrici. L'applicazione principale dei sezionatori FLa15/6400 e FLa 15/6410 è quella di interruttore di alimentazione per le stazioni di trasformazione su palo. I telai di base sono saldati in profilato d'acciaio e gli alberi di manovra, montati su cuscinetti in bronzo, sono zincati a caldo. Tutti gli isolatori utilizzati nella costruzione sono in resina cicloalifatica. Tutti i contatti con terminazioni piatte in conformità alla norma DIN 46206 e le lamelle a doppio contatto sono in rame elettrolitico, sono argentati e formano percorsi di corrente privi di spire. I contatti dei portafusibili sono progettati per accogliere fusibili HVHBC (catalogo 791) ad alta tensione e alto potere di interruzione, in conformità alla norma DIN 43625. Le sezioni trasversali adeguate e le pressioni di contatto idonee fanno sì che gli interruttori funzionino ancora facilmente e correttamente dopo molti anni di funzionamento. Per l'azionamento dei sezionatori e degli interruttori di messa a terra sono disponibili meccanismi di azionamento all'aperto, come descritto nel nostro catalogo 776.
