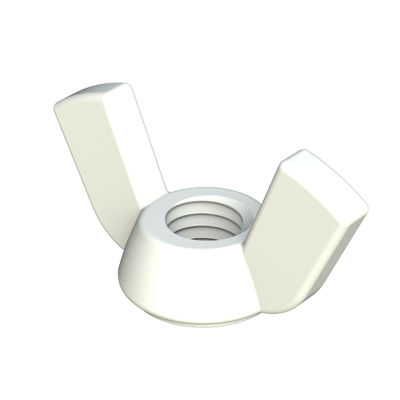

Dado a farfalla MTM

in alluminioin poliammide rinforzato con fibra di vetroper l'industria automobilistica

Descrizione
Dadi a farfalla MTM (simili a DIN 315) in PA66 e PA6GF30 che offrono sistemi di fissaggio leggeri e isolanti per assemblaggi industriali. Disponibili con filetto metrico M4–M12 e in due tipi di testa (A e B).

Materiali e proprietà

• PA66: tecnopolimero con elevata rigidità, buona tenacità ed eccellente stabilità dimensionale. Utilizzo continuo fino a 100 °C. Buona resistenza a oli, grassi, idrocarburi e solventi alifatici.
• PA6GF30: PA6 rinforzato con 30% fibra di vetro, aumenta rigidità e resistenza meccanica/termica. Utilizzo continuo fino a 130 °C. Eccellente resistenza agli urti, all'invecchiamento termico e al creep. Buona resistenza chimica a oli, grassi, carburanti e numerosi solventi organici.

Applicazioni
Adatti a componenti elettrici e meccanici, fissaggi in plastica, pannelli e installazioni in ambienti industriali gravosi che richiedono isolamento elettrico, resistenza chimica e stabilità termica.

Conformità e certificazioni

• UL94: V2
• RoHS: conforme
• IP: non applicabile/non indicato
• Misure: millimetri
• Colori RAL: su richiesta; possibilità di colorazione

Tabella varianti (dimensioni)
Riferimento | Filetto metrico | C | D | B | A | Tipo
00100101090 | M4 | 5,80 | 10,20 | 12,20 | 22,80 | A
03100302510 | M5 | · | 11,00 | 16,00 | 28,00 | B
00100101091 | M5 | 5,80 | 10,20 | 12,20 | 22,80 | A
03100302511 | M6 | · | 11,00 | 16,00 | 28,00 | B
00100101092 | M6 | 7,60 | 14,20 | 16,00 | 27,70 | A
03100302512 | M8 | · | 14,00 | 20,00 | 35,00 | B
00100101093 | M8 | 9,60 | 16,20 | 18,30 | 34,80 | A
03100302513 | M10 | · | 19,00 | 24,00 | 47,00 | B
00100101094 | M10 | 9,60 | 16,20 | 18,30 | 34,80 | A
00100101095 | M12 | 15,00 | 21,10 | 22,70 | 44,70 | A

Caratteristiche / specifiche tecniche

• Modello: MTM
• Materiali: PA66; PA6GF30 (PA6 con 30% fibra di vetro)
• Temperatura di esercizio continua: PA66 fino a ~100 °C; PA6GF30 fino a ~130 °C
• Isolamento elettrico: sì (materiali isolanti)
• Resistenza chimica: buona verso oli, grassi, idrocarburi e molti solventi organici
• Proprietà meccaniche: elevata rigidità; rigidità aumentata con rinforzo in fibra di vetro
• UL94: V2
• RoHS: conforme
• Unità: millimetri
