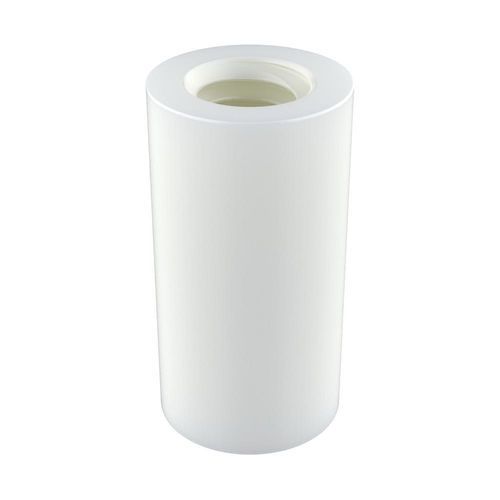

Colonnina distanziale per scheda a circuito stampato MECM

filettatafemminaper l'industria automobilistica

Descrizione
Il distanziale cilindrico filettato femmina MECM è progettato per fissare, distanziare e posizionare schede, pannelli e componenti, mantenendo una distanza definita tra gli elementi dell'assemblaggio. Il corpo cilindrico fornisce una geometria esterna uniforme che facilita l'integrazione in diverse configurazioni di montaggio.

Materiale e proprietà
Realizzato in PA66 (poliamide 66), combina resistenza meccanica, tenacità e basso peso, oltre a proprietà di isolamento elettrico adatte agli assemblaggi elettronici.

Applicazioni

• Particolarmente adatto per il montaggio PCB per garantire il distanziamento tra la scheda e il telaio, pannello o struttura metallica e prevenire contatti elettrici.
• Utilizzato in apparecchiature elettroniche, quadri e armadi elettrici.
• Applicabile anche quando è necessario ridurre il peso, prevenire la corrosione o garantire isolamento elettrico tra componenti.

Norme e conformità

• Classe di infiammabilità: UL94 V2
• RoHS: Conforme (indicato)
• IP: Non indicato / non classificato

Riferimenti disponibili (tabella)
Reference | Metric thread | L | A
00100202025 | M3 | 6,35 | 6,35
00100202026 | M3 | 7,94 | 6,35
00100202027 | M3 | 9,53 | 6,35
00100202028 | M3 | 12,70 | 6,35
00100202029 | M3 | 15,88 | 6,35
00100202030 | M3 | 19,05 | 6,35
00100202031 | M3 | 22,22 | 6,35
00100202032 | M3 | 25,40 | 6,35
00100202033 | M3,5 | 6,35 | 6,35
00100202034 | M3,5 | 7,94 | 6,35
00100202035 | M3,5 | 9,53 | 6,35
00100202036 | M3,5 | 12,70 | 6,35
00100202037 | M3,5 | 14,29 | 6,35
00100202038 | M3,5 | 15,88 | 6,35
00100202039 | M3,5 | 19,05 | 6,35
00100202040 | M3,5 | 22,22 | 6,35
00100202041 | M3,5 | 23,81 | 6,35
00100202042 | M3,5 | 25,40 | 6,35
00100202043 | M3,5 | 38,10 | 6,35
00100202044 | M4 | 6,35 | 6,35
00100202051 | M4 | 6,35 | 7,95
00100202045 | M4 | 9,53 | 6,35
00100202052 | M4 | 9,53 | 7,95
00100202046 | M4 | 12,70 | 6,35
00100202053 | M4 | 12,70 | 7,95
00100202047 | M4 | 15,88 | 6,35
00100202054 | M4 | 15,88 | 7,95
00100202048 | M4 | 19,05 | 6,35
00100202055 | M4 | 19,05 | 7,95
00100202049 | M4 | 22,22 | 6,35
00100202056 | M4 | 22,22 | 7,95
00100202050 | M4 | 25,40 | 6,35
00100202057 | M4 | 25,40 | 7,95
00100202058 | M5 | 6,35 | 9,53
00100202065 | M5 | 6,35 | 12,70
00100202059 | M5 | 9,53 | 9,53
00100202066 | M5 | 9,53 | 12,70
00100202060 | M5 | 12,70 | 9,53
00100202067 | M5 | 12,70 | 12,70
00100202061 | M5 | 15,88 | 9,53
00100202068 | M5 | 15,88 | 12,70
00100202062 | M5 | 19,05 | 9,53
00100202069 | M5 | 19,05 | 12,70
00100202063 | M5 | 22,22 | 9,53
00100202070 | M5 | 22,22 | 12,70
00100202064 | M5 | 25,40 | 9,53
00100202071 | M5 | 25,40 | 12,70

Risorse aggiuntive
Disegno 2D e video prodotto disponibili per il download nella pagina del prodotto.

Specifiche tecniche

• Modello: MECM
• Materiale: PA66 (poliamide 66)
• Infiammabilità: UL94 V2
• RoHS: indicato come conforme
• Grado IP: non indicato
• Unità di misura: millimetri
• Applicazioni tipiche: montaggio PCB, apparecchiature elettroniche, quadri e armadi elettrici
• Geometria esterna: cilindrica, uniforme
