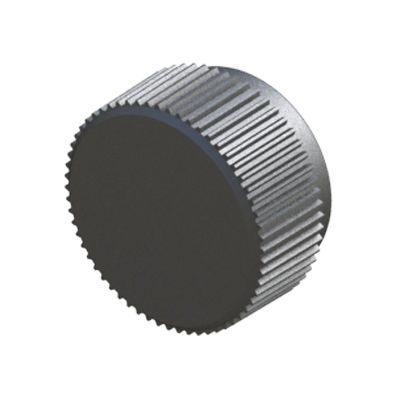

Manopola filettata MVCH

arrotondatain POMper l'industria automobilistica

Descrizione
La manopola per viti a testa esagonale MVCH è realizzata in POM ed è pensata per fissaggi con filettatura metrica. Disponibile in più colori e in diverse misure di filettatura. Finitura superficiale adatta ad applicazioni industriali.

Documenti e certificazioni
Disegno PDF: disponibile
UL94: non disponibile
IP: non disponibile
RoHS: Conforme
Misure espresse in: Millimetri
Video: disponibile

Riferimenti disponibili
Riferimento — Adatto per — A — B — C
00100101000 — M3 — 9.53 — 5.16 — 8.33
00100101005 — M4 — 12.70 — 5.56 — 9.53
00100101011 — M5 — 16.60 — 6.35 — 10.72
00100100999 — M6 — 19.05 — 7.93 — 12.70
00100101017 — M6 — 25.40 — 8.33 — 12.70
00100101028 — M8 — 25.80 — 10.15 — 15.20

Famiglie correlate e informazioni sui materiali

• Famiglie correlate: MWD (flowerette knobs), MWC (wing head knobs), rondelle TU, rondelle con flangia TI.
• Materiali e proprietà (esempi): LDPE — fino a 70 °C, flessibile e isolante; PA6 — fino a 100 °C, buona resistenza meccanica ed equilibrio termico; PA66 — maggiore rigidità e stabilità dimensionale; PA6GF30 — 30% fibra di vetro, elevata rigidità e resistenza al calore fino a 130 °C.

Caratteristiche / specificazioni tecniche

• Modello: MVCH
• Materiale: POM (poliossimetilene)
• Tipo di testa: Esagonale
• Finitura: Finitura superficiale
• Colori: Diversi disponibili
• Conformità RoHS: Sì
• UL94: Non specificato / non applicabile
• IP: Non specificato
• Unità di misura: Millimetri
• Misure filettatura disponibili: M3, M4, M5, M6, M8 (vedere tabella sopra)
