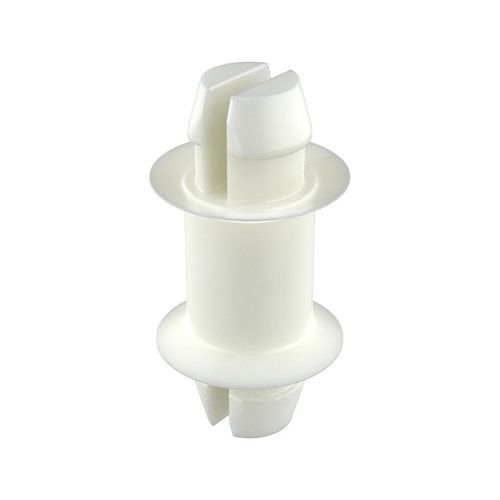

Colonnina distanziale per scheda a circuito stampato MCC

impilabileper l'industria automobilistica

Descrizione
Il perno/distanziale per PCB MCC è un elemento combinato progettato per montare schede a circuito stampato su telai metallici o per impilare più livelli di PCB, fornendo isolamento elettrico. Le rondelle alle due estremità fissano la scheda, migliorando stabilità e resistenza allo strappo.

Informazioni aggiuntive

• Possibilità di ottenere colori tinti
• Disegno: disponibile in PDF (disegni 2D)
• UL94: V2
• IP: non specificato
• RoHS: conforme
• Unità di misura: millimetri
• Video dimostrativo disponibile

Tabella riferimenti
Riferimento; L; Diametro foro; Spessore pannello; D1; D; A; H; G; Altre info
00100900169; 3,18; 3,18; 1,60; 3,86; 5,84; 3,58; 3,56; 0,76
00100900156; 3,18; 3,96; 1,60; 4,75; 7,14; 4,37; 3,56; 0,76
00100900431; 5,84; 3,96; 1,60; 4,75; 7,14; 4,37; 3,56; 0,76
00100900170; 6,35; 3,18; 1,60; 3,96; 5,84; 3,58; 3,56; 0,76
00100900157; 6,35; 3,96; 1,60; 4,75; 7,14; 4,37; 3,56; 0,76
00100900158; 6,60; 3,96; 1,60; 4,75; 7,14; 4,37; 3,56; 0,76
00100900432; 7,00; 3,96; 1,60; 4,75; 7,14; 4,37; 3,56; 0,76
00100900171; 7,92; 3,18; 1,60; 3,86; 5,84; 3,58; 3,56; 0,76
00100900159; 7,92; 3,96; 1,60; 4,75; 7,14; 4,37; 3,56; 0,76
00100900172; 9,53; 3,18; 1,60; 3,86; 5,84; 3,58; 3,56; 0,76
00100900160; 9,70; 3,96; 1,60; 4,75; 7,14; 4,37; 3,56; 0,76
00100900173; 11,11; 3,18; 1,60; 3,86; 5,84; 3,58; 3,56; 0,76
00100900161; 11,11; 3,96; 1,60; 4,75; 7,14; 4,37; 3,56; 0,76
00100900433; 12,00; 3,96; 1,60; 4,75; 7,14; 4,37; 3,56; 0,76
00100900174; 12,70; 3,18; 1,60; 3,86; 5,84; 3,58; 3,56; 0,76
00100900162; 12,70; 3,96; 1,60; 4,75; 7,14; 4,37; 3,56; 0,76
00100900175; 15,88; 3,18; 1,60; 3,86; 5,84; 3,58; 3,56; 0,76
00100900163; 15,88; 3,96; 1,60; 4,75; 7,14; 4,37; 3,56; 0,76
00100900429; 18,29; 3,18; 1,60; 3,86; 5,84; 3,58; 3,56; 0,76
00100900176; 19,05; 3,18; 1,60; 3,96; 5,84; 3,58; 3,56; 0,76
00100900164; 19,05; 3,96; 1,60; 4,75; 7,14; 4,37; 3,56; 0,76
00100900165; 20,02; 3,96; 1,60; 4,75; 7,14; 4,37; 3,56; 0,76
00100900430; 20,83; 3,18; 1,60; 3,86; 5,84; 3,58; 3,56; 0,76
00100900177; 22,23; 3,18; 1,60; 3,86; 5,84; 3,58; 3,56; 0,76
00100900166; 22,23; 3,96; 1,60; 4,75; 7,14; 4,37; 3,56; 0,76
00100900178; 24,13; 3,18; 1,60; 3,86; 5,84; 3,58; 3,56; 0,76
00100900179; 25,40; 3,18; 1,60; 3,86; 5,84; 3,58; 3,56; 0,76
00100900167; 25,40; 3,96; 1,60; 4,75; 7,14; 4,37; 3,56; 0,76
00100900168; 31,75; 3,96; 1,60; 4,75; 7,14; 4,37; 3,56; 0,76

Specifiche tecniche

• Funzione: perno/distanziale per montaggio e impilamento di PCB; elimina l'uso di viti, dadi e rondelle di bloccaggio
• Fornisce collegamento isolato tra PCB e telaio metallico
• Le rondelle alle due estremità migliorano la stabilità, l'integrità dell'assemblaggio e la resistenza allo strappo
• Classificazione UL94: V2
• RoHS: conforme
• IP: non specificato (nessuna protezione IP indicata)
• Unità di misura: millimetri
• Varianti disponibili: più riferimenti e dimensioni (vedere tabella sopra)
• Possibilità di colori tinti
