Ammortizzatore rotativo TBD
idraulicoper pannelliper l'industria automobilistica

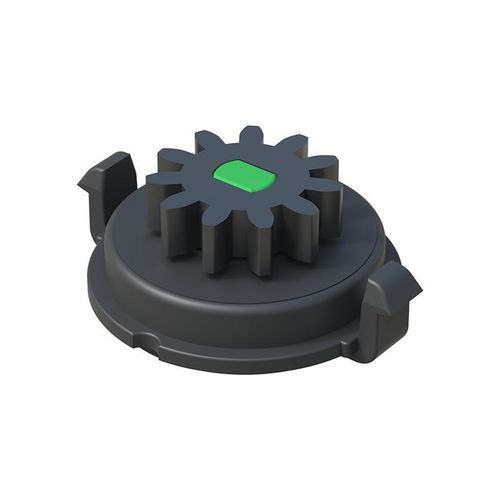

Ammortizzatore rotativo - TBD - ISC PLASTIC PARTS - idraulico / per pannelli / per l'industria automobilistica
Ammortizzatore rotativo - TBD - ISC PLASTIC PARTS - idraulico / per pannelli / per l'industria automobilistica
Ammortizzatore rotativo - TBD - ISC PLASTIC PARTS - idraulico / per pannelli / per l'industria automobilistica - immagine - 2
Aggiungi ai preferiti
Confronta con altri prodotti

Caratteristiche

Funzione
rotativo
Tecnologia
idraulico
Applicazioni
per l'industria automobilistica, per pannelli
Diametro

16,9 mm
(0,7 in)

Altezza

Min.: 7,9 mm
(0,3 in)

Max.: 9,9 mm
(0,4 in)

Descrizione

Panoramica del prodotto
I nostri smorzatori rotativi sono forniti con diverse tarature di coppia e sono principalmente impiegati per controllare la corsa di apertura di porte e pannelli. Vengono inoltre utilizzati in meccanismi di temporizzazione e in altre applicazioni con movimento radiale che richiedono una decelerazione controllata. L’adozione di un sistema di smorzamento migliora il controllo e la scorrevolezza percepita nei componenti in movimento.

Conformità e documentazione
  • Disegno PDF: disponibile (disegni scaricabili dalla pagina prodotto)
  • UL94: non specificato
  • IP: non specificato
  • RoHS: sì
  • Unità di misura: Millimetri
  • Video: disponibile

Riferimenti disponibili
Riferimento | N. denti (Z) | Diametro primitivo Dp (mm) | h (mm) | D (mm) | A (mm) | H (mm) | Spessore pannello c (mm) | Maggiori info
50002000035 | 10 | 8,00 | 3,50 | 16,90 | 21,00 | 8,40 | 1,90 |
50002000036 | 11 | 6,60 | 3,00 | 16,90 | 21,00 | 7,90 | 1,90 |
50002000034 | 11 | 8,80 | 3,00 | 16,90 | 21,00 | 7,90 | 1,90 |
50002000037 | 11 | 8,80 | 4,50 | 16,90 | 21,00 | 9,40 | 1,90 |
50002000038 | 11 | 8,80 | 5,00 (3+2) | 16,90 | 21,00 | 9,90 | 1,90 |
50002000039 | 12 | 9,60 | 3,50 | 16,90 | 21,00 | 8,40 | 1,90 |
50002000040 | 13 | 10,40 | 3,00 | 16,90 | 21,00 | 7,90 | 1,90 |
50002000041 | 13 | 10,40 | 5,00 | 16,90 | 21,00 | 9,90 | 1,90 |
50002000042 | 14 | 7,00 | 3,00 | 16,90 | 21,00 | 7,90 | 1,90 |
50002000043 | 16 | 12,80 | 3,00 | 16,90 | 21,00 | 7,90 | 1,90 |
50002000044 | 16 | 12,80 | 5,00 | 16,90 | 21,00 | 9,90 | 1,90 |

Caratteristiche / specifiche tecniche
  • Marca: ISC Plastic Parts
  • Tipo di prodotto: Smorzatore rotativo
  • Modello / denominazione commerciale: TBD
  • Conformità: Conforme RoHS; UL94 non specificato; grado IP non specificato
  • Unità di misura: Millimetri
  • Riferimenti e dimensioni meccaniche indicate sopra
  • Disegni: disegni PDF disponibili dalla pagina prodotto
  • Dimostrazione video disponibile
