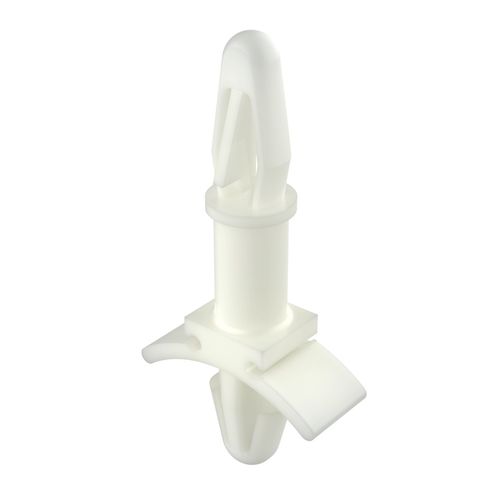

Colonnina distanziale per scheda a circuito stampato MSCIA

impilabileper l'industria automobilistica

Descrizione del prodotto
Distanziale PCB ad innesto progettato per unire un telaio inferiore a una scheda stampata superiore senza viti. Il distanziale MSCIA fornisce una connessione meccanica riutilizzabile in fori preforati o punzonati, permettendo un montaggio rapido e l'impilamento di schede su più livelli.

Opzioni

• Colorazioni tinturate disponibili su richiesta

Certificazioni / Conformità
UL94: V2
RoHS: Sì
IP: Non specificato

Misure
Dimensioni e misure espresse in: Millimetri (mm)

Multimedia
Video del prodotto disponibile (MP4 nella pagina).

Tabella varianti (estratto)
Riferimento | L | Dimensione foro Ancoraggio 1 | Spessore pannello Ancoraggio 1 | Dimensione foro Ancoraggio 2 | Spessore pannello Ancoraggio 2 | Tipo
00100901051 | 2,90 | 4,00 | 1,57 | 4,75 | 0,75 a 1,98 | 1
01301400800 | 3,20 | 3,18 | 1,57 | 3,18 | 0,79 a 1,98 | 1
00100900078 | 4,75 | 3,20 | 1,57 | 3,20 | 1,57 | 1
00100901052 | 4,75 | 4,00 | 1,57 | 4,75 | 0,75 a 1,98 | 1
01301400801 | 4,80 | 3,18 | 1,57 | 3,18 | 0,79 a 1,98 | 1
01301400806 | 4,80 | 4,00 | 1,57 | 4,75 | 0,20 a 1,40 | 1
01301400802 | 4,80 | 4,00 | 1,57 | 4,75 | 0,79 a 1,98 | 1
01301400803 | 4,80 | 4,00 | 1,57 | 4,75 | 0,79 a 1,98 | 2
01301400807 | 4,80 | 4,00 | 1,57 | 4,75 | 1,98 a 3,56 | 1
01301400805 | 4,80 | 4,00 | 2,36 | 4,75 | 0,79 a 1,98 | 1
01301400804 | 4,80 | 4,00 | 2,36 | 4,75 | 1,98 a 3,56 | 1
00100900052 | 5,50 | 4,00 | 1,57 | 4,75 | 0,75 a 1,98 | 2

Caratteristiche tecniche / specifiche

• Famiglia / modello: MSCIA
• Funzione: Distanziatore ad innesto per unire telaio inferiore e scheda superiore senza viti
• Materiale / classificazione al fuoco: UL94 = V2 (come indicato)
• RoHS: Conformità
• Grado IP: Non specificato
• Unità: Dimensioni e misure in millimetri
• Opzioni disponibili: Colorazioni tinturate su richiesta
• Multimedia: Video prodotto disponibile (MP4 nella pagina)
• Varianti: Più riferimenti con L, dimensioni fori di ancoraggio e intervalli di spessore pannello variabili (estratto sopra)
