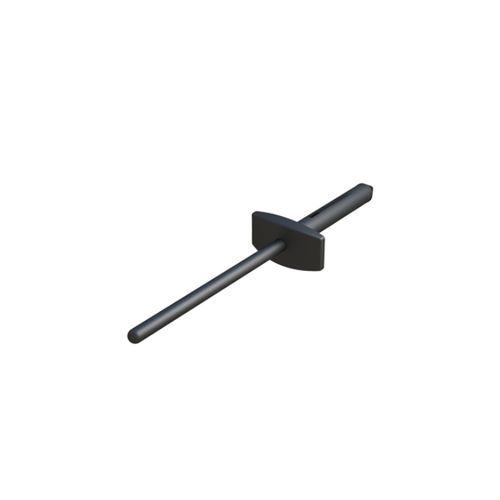

Rivetto cieco MRI

a testa piattain nylona rottura di gambo

Descrizione del prodotto
Il rivetto cieco è un rivetto di precisione utilizzato per fissare plastica su plastica, plastica su metallo e plastica su elementi in fibra di vetro. Questi rivetti sono non conduttivi e non corrosivi. Il corpo è in nylon modificato per resistenza agli urti (PA66) e il perno è stampato in acetalica (POM). Il design a tre gambe permette di bloccare i pannelli in posizione e prevenire lo strappo. Il rivetto si inserisce da entrambi i lati dell'assemblaggio utilizzando utensili standard per rivetti. Tirando il perno attraverso il corpo, i pannelli vengono avvicinati. Una volta fissato, il perno si rompe e la testa mantiene un aspetto rifinito.

Certificazioni e conformità

• UL94: V2
• RoHS: Conforme
• IP: Non specificato

Misure
Millimetri

Varianti (tabella)
Riferimento | Diametro foro | Spessore pannello | C | H | L | D / D1 | d | A | Altre info
50001000120 | 4,00 | 6,00 to 10,00 | 2,55 | 26,30 | 65,20 | 15,65 / 8,30 | 2,30 | 3,80 |
50001000121 | 4,20 | 1,50 to 4,50 | 2,70 | 18,80 | 47,80 | 15,20 / 7,70 | 2,40 | 4,00 |

Multimediali

• Disegni 2D: Disponibili (PDF)
• Video: Disponibile

Caratteristiche / specifiche tecniche

• Materiale del corpo: nylon modificato per resistenza agli urti (PA66)
• Materiale del perno: acetalica (POM)
• Elettrico: non conduttivo
• Corrosione: non corrosivo
• Progettazione: design a tre gambe per fissare e prevenire lo strappo
• Installazione: si inserisce da entrambi i lati con utensili standard per rivetti; il perno viene tirato e si rompe una volta fissato
• Standard / conformità: UL94 V2; RoHS conforme
• Misure espresse in millimetri
• Riferimenti disponibili: 50001000120, 50001000121
