Ammortizzatore per porta rotativo TBH

per applicazioni automotive

Descrizione
Gli ammortizzatori rotativi della serie TBH sono disponibili in una gamma di coppie e sono solitamente impiegati per controllare la corsa di apertura di porte o pannelli. Vengono utilizzati anche in dispositivi di temporizzazione e in altri meccanismi che richiedono un movimento radiale controllato. L'integrazione di un ammortizzatore garantisce un movimento controllato e può migliorare la percezione della finitura degli assemblaggi.

Conformità e Norme
UL94: No
IP: No
RoHS: Sì

Misure
Misure espresse in: Millimetri (mm)

Disegni
PDF disegno: disponibile (disegni 2D)

Media

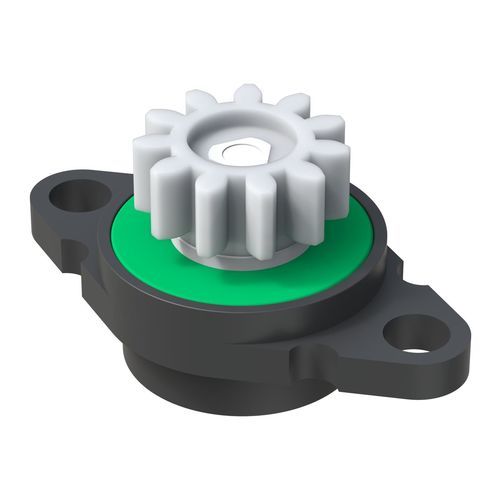

Immagini: render del prodotto e disegno tecnico disponibili
Video: video del prodotto disponibile

Tabella - Riferimenti prodotto
Riferimento | Nº denti (Z) | Diametro primitivo Dp | h | D | A | H | c | Altre info
50002000200 | 11 | 13,75 | 6,00 | 22,00 | 40,00 | 19,00 | 5,00 | informazioni disponibili

Specifiche tecniche

• Modello: TBH
• Riferimento: 50002000200
• Nº denti (Z): 11
• Diametro primitivo (Dp): 13,75 mm
• h: 6,00 mm
• D: 22,00 mm
• A: 40,00 mm
• H: 19,00 mm
• c: 5,00 mm
• Unità di misura: Millimetri
• RoHS: Conforme
• UL94: Non specificato / non applicabile
• IP: Non specificato
• Media: immagine render principale, immagine del disegno tecnico, video prodotto disponibili
