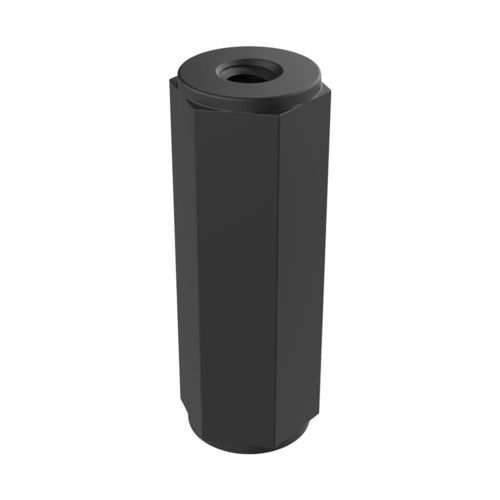

Colonnina distanziale per scheda a circuito stampato MEHM

filettatafemminaper l'industria automobilistica

Panoramica del prodotto
Distanziale esagonale interno filettato modello MEHM progettato per il fissaggio, l'interposizione e il posizionamento di circuiti stampati, pannelli e componenti, mantenendo una distanza definita tra gli elementi dell'assemblaggio. Il corpo esagonale facilita l'installazione e il serraggio con attrezzo.

Materiali e classificazione
Materiali: PA66 (poliammide 66) e PA6GF30 (poliammide 6 con 30% fibra di vetro). Classificazione di infiammabilità: UL94 HB, UL94 V-2 e UL94 V-0 a seconda della referenza. Conformità: RoHS (indicata nella scheda prodotto). IP: non applicabile / non indicato.

Applicazioni
Adatto per il montaggio di PCB per garantire lo spazio tra scheda e telaio, pannello o struttura metallica e prevenire i contatti elettrici. Utilizzato in apparecchiature elettroniche, quadri elettrici e armadi, e in applicazioni che richiedono riduzione del peso, prevenzione della corrosione o isolamento elettrico tra componenti.

Disponibilità
Colorazioni tinte possibili (disponibilità e quantità minime in funzione della referenza).

Disegni e risorse digitali
Disegni 2D (PDF), documenti UL94 e certificato RoHS indicati; video prodotto disponibile. Dimensioni espresse in millimetri.

Tabella riferimenti (colonne: Riferimento; Filetto; L; A; L1; Tipo; Altre info)
Lista completa delle referenze disponibile sulla scheda prodotto. Esempi: 01300200500; M2; 5.00; 5.00; ·; 1; (info); 01300200506; M2.5; 8.00; 5.00; ·; 1; (info); 01300200580; M4; 5.00; 8.00; ·; 1; (info); 01300200565; M4; 60.00; 8.00; 10.00; 2; (info).

Caratteristiche / specifiche tecniche

• Model: MEHM
• Funzione: distanziale esagonale interno filettato per fissaggio, spaziatura e posizionamento di PCB, pannelli e componenti
• Materiali: PA66 e PA6GF30 (rinforzato 30% fibra di vetro)
• Infiammabilità: UL94 HB, V-2, V-0 a seconda della referenza
• Conformità: RoHS indicata
• Dimensioni e filetti metrici: multiple referenze disponibili (M2 fino a M6) con lunghezze da 5 mm fino a 60 mm come da tabella riferimenti
• Misure espresse in millimetri
• Opzioni disponibili: colorazioni tinte possibili (soggette a quantità minime)
• Risorse digitali: disegni 2D, documenti UL94 e RoHS indicati; video prodotto disponibile
