Ammortizzatore rotativo TBE
idraulicoper l'industria automobilisticamonodirezionale

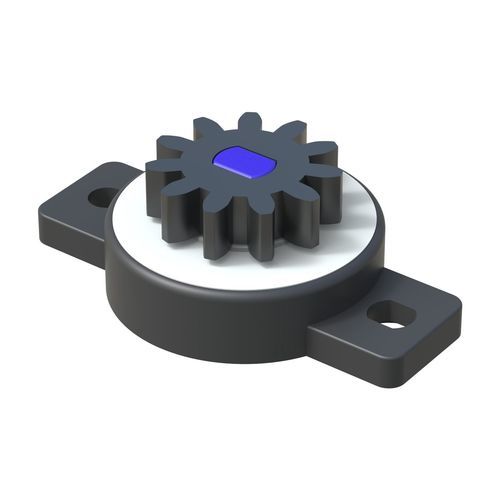

Ammortizzatore rotativo - TBE - ISC PLASTIC PARTS - idraulico / per l'industria automobilistica / monodirezionale
Ammortizzatore rotativo - TBE - ISC PLASTIC PARTS - idraulico / per l'industria automobilistica / monodirezionale
Aggiungi ai preferiti
Confronta con altri prodotti

Caratteristiche

Funzione
rotativo
Tecnologia
idraulico
Applicazioni
per l'industria automobilistica
Altre caratteristiche
monodirezionale
Diametro

Min.: 6,6 mm
(0,3 in)

Max.: 12,8 mm
(0,5 in)

Altezza

Min.: 3 mm
(0,1 in)

Max.: 10 mm
(0,4 in)

Descrizione

Descrizione
Smorzatore rotativo unidirezionale modello TBE progettato per controllare e rallentare il moto rotatorio in applicazioni di apertura. Disponibile in diverse configurazioni di dentatura per adattarsi a differenti profili di corsa e vincoli di installazione. Utilizzato principalmente per controllare la corsa di apertura di porte, sportelli o pannelli; alcune varianti possono essere impiegate in dispositivi di temporizzazione o in applicazioni a movimento radiale.

Applicazioni
  • Apertura controllata di porte, pannelli e coperture
  • Meccanismi di temporizzazione e ritorno
  • Integrazione in gruppi che richiedono smorzamento rotazionale definito


Certificazioni e conformità
  • RoHS: Sì
  • UL94: Non specificato / Nessun dato
  • Classe IP: Non specificato / Nessun dato


Misure
Misure espresse in: Millimetri

Media
  • Disegni tecnici: PDF del disegno disponibile (disegni 2D)
  • Video: Video prodotto disponibile
  • Immagini: Render e immagini di disegno tecnico disponibili


Varianti (tabella)
Riferimento | Numero denti (Z) | Diametro primitivo Dp (mm) | h / H (mm) | D (mm) | A (mm) | c (mm)
50002000101 | 10 | 8.00 | 3.50 / 8.50 | 15.20 | 24.00 | 2.10
50002000102 | 11 | 6.60 | 3.00 / 8.00 | 15.20 | 24.00 | 2.10
50002000100 | 11 | 8.80 | 3.00 / 8.00 | 15.20 | 24.00 | 2.10
50002000103 | 11 | 8.80 | 4.50 / 9.50 | 15.20 | 24.00 | 2.10
50002000104 | 11 | 8.80 | 5.00 (3+2) / 10.00 | 15.20 | 24.00 | 2.10
50002000106 | 12 | 9.60 | 3.50 / 8.00 | 15.20 | 24.00 | 2.10
50002000105 | 12 | 9.60 | 3.50 / 8.50 | 15.20 | 24.00 | 2.10
50002000107 | 13 | 10.40 | 5.00 / 10.00 | 15.20 | 24.00 | 2.10
50002000108 | 14 | 7.00 | 3.00 / 8.00 | 15.20 | 24.00 | 2.10
50002000109 | 16 | 12.80 | 3.00 / 8.00 | 15.20 | 24.00 | 2.10
50002000110 | 16 | 12.80 | 5.00 / 10.00 | 15.20 | 24.00 | 2.10

Specifiche tecniche
  • Modello: TBE
  • Marca: ISC Plastic Parts
  • Conforme RoHS: Sì
  • UL94: Non specificato
  • Classe IP: Non specificato
  • Unità di misura: Millimetri
  • Media disponibili: disegno 2D (PDF), video prodotto, render e immagini del disegno
  • Numero di varianti elencate: 11 (riferimenti forniti nella tabella sopra)
