Rivetto a testa svasata MRTMH
in poliammidesmontabilea ripetizione

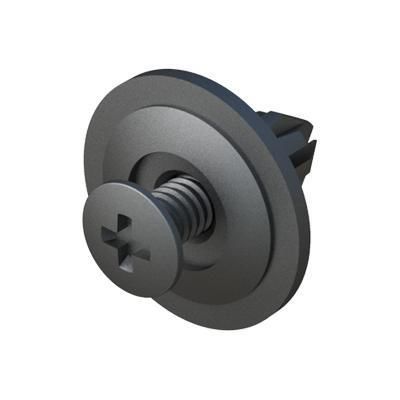

Rivetto a testa svasata - MRTMH - ISC PLASTIC PARTS - in poliammide / smontabile / a ripetizione
Rivetto a testa svasata - MRTMH - ISC PLASTIC PARTS - in poliammide / smontabile / a ripetizione
Rivetto a testa svasata - MRTMH - ISC PLASTIC PARTS - in poliammide / smontabile / a ripetizione - immagine - 2
Rivetto a testa svasata - MRTMH - ISC PLASTIC PARTS - in poliammide / smontabile / a ripetizione - immagine - 3
Rivetto a testa svasata - MRTMH - ISC PLASTIC PARTS - in poliammide / smontabile / a ripetizione - immagine - 4
Rivetto a testa svasata - MRTMH - ISC PLASTIC PARTS - in poliammide / smontabile / a ripetizione - immagine - 5
Aggiungi ai preferiti
Confronta con altri prodotti

Caratteristiche

Testa
a testa svasata
Materiale della testa
in poliammide
Altre caratteristiche
colorato, smontabile, a ripetizione, per automotive
Diametro del cilindro

Max.: 8,8 mm
(0,35 in)

Min.: 5,84 mm
(0,23 in)

Spessore da rivettare (min/max)

Max.: 6,7 mm
(0,26 in)

Min.: 2,36 mm
(0,09 in)

Diametro del foro

6,4 mm, 7,1 mm, 9 mm
(0,3 in, 0,3 in, 0,4 in)

Lunghezza

Max.: 15 mm
(0,59 in)

Min.: 10,72 mm
(0,42 in)

Diametro della testa

Max.: 17,86 mm
(0,7 in)

Min.: 14,1 mm
(0,56 in)

Spessore della testa

Max.: 3,32 mm
(0,13 in)

Min.: 1,86 mm
(0,07 in)

Descrizione

Descrizione
Questo rivetto-vite in due pezzi riutilizzabile MRTMH è progettato per fissare componenti di maggiore dimensione o piccoli assiemi ai pannelli corrispondenti. Premendo o battendo la vite Phillips attraverso il corpo del rivetto, le gambe si espandono creando un collegamento isolato e sicuro. La vite può essere rimossa con un cacciavite a croce, permettendo il riutilizzo.

Caratteristiche
  • Design riutilizzabile in due pezzi (corpo + vite/spina Phillips)
  • Adatto per fissare componenti di grandi dimensioni o piccoli assiemi ai pannelli
  • Installazione mediante pressione/colpo della vite attraverso il corpo; rimozione con cacciavite a croce per riutilizzo
  • Possibilità di colorazione
  • Misure espresse in millimetri


Certificazioni / Conformità
  • UL94: V2
  • RoHS: Conforme
  • IP: Non specificato / nessuna classificazione indicata


Riferimenti e dimensioni (tabella)
Riferimento | Buco pannello | Spessore pannello | L | H | D | C | d | A
00100300269 | 6,35 | 3,56 | 11,51 | 3,32 | 17,86 | 2,38 | 5,97 | 7,94
00100300268 | 6,35 | 3,96 | 10,72 | 2,60 | 15,08 | 2,38 | 5,84 | 8,99
01300100286 | 6,40 | 3,20 a 4,40 | 12,70 | 3,00 | 14,90 | 2,00 | 6,30 | 9,90
00100300270 | 7,14 | 2,36 | 11,11 | 1,86 | 14,10 | 1,65 | 6,86 | 9,90
01300100287 | 9,00 x 9,00 | 6,70 | 15,00 | 3,20 | 17,00 x 17,00 | 3,20 | 8,80 | 11,80

Informazioni correlate
  • Famiglia: MRTMH
  • Materiali (alcune referenze): Poliammide (UL94 V2) e POM (UL94 HB)
  • Nota di installazione: inserire il corpo nel foro del pannello e battere la testa della spina con un martello o strumento d'impatto; la rimozione con cacciavite a croce consente il riutilizzo
  • Disegni 2D (PDF) e video dimostrativo disponibili per referenza


Specifiche tecniche
  • Famiglia / Modello: MRTMH
  • Tipo: Rivetto a vite Phillips riutilizzabile in due pezzi
  • Funzione: Fissaggio di componenti o piccoli assiemi su pannelli; connessione isolata
  • Rimozione: Rimovibile con cacciavite a croce (riutilizzabile)
  • Finiture disponibili: Possibilità di colorazione
  • Unità: Millimetri
  • UL94: V2
  • RoHS: Sì
  • IP: Non specificato
  • Riferimenti e dati dimensionali: vedere tabella sopra
