Ammortizzatore rotativo TBB
a fluidoper mobileper automobile

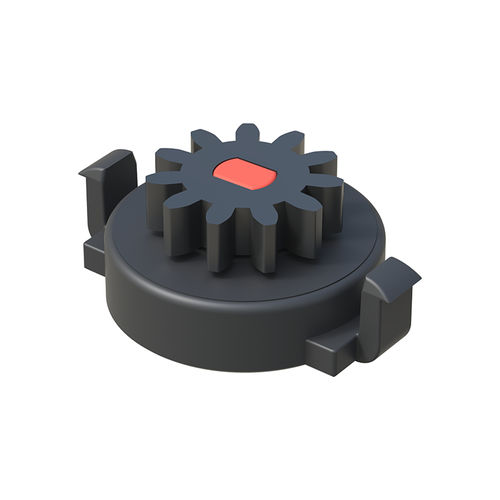

Ammortizzatore rotativo - TBB - ISC PLASTIC PARTS - a fluido / per mobile / per automobile
Ammortizzatore rotativo - TBB - ISC PLASTIC PARTS - a fluido / per mobile / per automobile
Ammortizzatore rotativo - TBB - ISC PLASTIC PARTS - a fluido / per mobile / per automobile - immagine - 2
Ammortizzatore rotativo - TBB - ISC PLASTIC PARTS - a fluido / per mobile / per automobile - immagine - 3
Ammortizzatore rotativo - TBB - ISC PLASTIC PARTS - a fluido / per mobile / per automobile - immagine - 4
Ammortizzatore rotativo - TBB - ISC PLASTIC PARTS - a fluido / per mobile / per automobile - immagine - 5
Ammortizzatore rotativo - TBB - ISC PLASTIC PARTS - a fluido / per mobile / per automobile - immagine - 6
Ammortizzatore rotativo - TBB - ISC PLASTIC PARTS - a fluido / per mobile / per automobile - immagine - 7
Ammortizzatore rotativo - TBB - ISC PLASTIC PARTS - a fluido / per mobile / per automobile - immagine - 8
Aggiungi ai preferiti
Confronta con altri prodotti

Caratteristiche

Funzione
rotativo
Tecnologia
a fluido
Applicazioni
per mobile, per automobile
Lunghezza della filettatura/maschiatura

Min.: 3 mm
(0,1 in)

Max.: 5 mm
(0,2 in)

Diametro

15 mm
(0,6 in)

Altezza

Min.: 7,7 mm
(0,3 in)

Max.: 10 mm
(0,4 in)

Descrizione

Panoramica
Gli ammortizzatori rotativi della serie TBB forniscono una frenata rotazionale controllata su una gamma di valori di coppia. Sono impiegati tipicamente per regolare la corsa di apertura di porte e pannelli e possono essere usati in dispositivi di temporizzazione o meccanismi a movimento radiale. Le varianti differiscono per numero di denti, diametro primitivo e spessore pannello.

Documentazione e conformità
  • Disegno PDF: disponibile (2D)
  • UL94: non specificato
  • IP: non specificato
  • RoHS: conforme
  • Unità: millimetri
  • Video: dimostrazione MP4 disponibile


Varianti (tabella)
Riferimento | No. Denti (Z) | Diametro primitivo Dp (mm) | h (mm) | D (mm) | A (mm) | H (mm) | Spessore pannello c (mm)
50002000013 | 10 | 8,00 | 3,50 | 14,95 | 20,80 | 8,50 | 2,50
50002000079 | 10 | 8,00 | 3,50 | 14,95 | 24,00 | 8,20 | 2,10
50002000014 | 11 | 6,60 | 3,00 | 14,95 | 20,80 | 8,00 | 2,50
50002000080 | 11 | 6,60 | 3,00 | 14,95 | 24,00 | 7,70 | 2,10
50002000002 | 11 | 8,80 | 3,00 | 14,95 | 20,80 | 8,00 | 2,50
50002000078 | 11 | 8,80 | 3,00 | 14,95 | 24,00 | 7,70 | 2,10
50002000015 | 11 | 8,80 | 4,50 | 14,95 | 20,80 | 9,50 | 2,50
50002000081 | 11 | 8,80 | 4,50 | 14,95 | 24,00 | 9,20 | 2,10
50002000016 | 11 | 8,80 | 5,00 (3+2) | 14,95 | 20,80 | 10,00 | 2,50
50002000082 | 11 | 8,80 | 5,00 (3+2) | 14,95 | 24,00 | 9,70 | 2,10
50002000017 | 12 | 9,60 | 3,50 | 14,95 | 20,80 | 8,50 | 2,50
50002000083 | 12 | 9,60 | 3,50 | 14,95 | 24,00 | 8,20 | 2,10
50002000018 | 12 | 9,60 | 3,50 | 14,95 | 20,80 | 8,00 | 2,50
50002000084 | 12 | 9,60 | 3,50 | 14,95 | 24,00 | 7,70 | 2,10
50002000019 | 13 | 10,40 | 5,00 | 14,95 | 20,80 | 10,00 | 2,50
50002000085 | 13 | 10,40 | 5,00 | 14,95 | 24,00 | 9,70 | 2,10
50002000020 | 14 | 7,00 | 3,00 | 14,95 | 20,80 | 8,00 | 2,50
50002000086 | 14 | 7,00 | 3,00 | 14,95 | 24,00 | 7,70 | 2,10
50002000021 | 16 | 12,80 | 3,00 | 14,95 | 20,80 | 8,00 | 2,50
50002000087 | 16 | 12,80 | 3,00 | 14,95 | 24,00 | 7,70 | 2,10
50002000022 | 16 | 12,80 | 5,00 | 14,95 | 20,80 | 10,00 | 2,50
50002000088 | 16 | 12,80 | 5,00 | 14,95 | 24,00 | 9,70 | 2,10

Caratteristiche / specificazioni tecniche
  • Famiglia prodotto: ammortizzatori per controllo movimento
  • Denominazione modello: TBB
  • Tipo: ammortizzatore rotativo, montaggio su pannello
  • Applicazioni: controllo apertura porte/pannelli, dispositivi di temporizzazione, meccanismi a movimento radiale
  • Varianti: diversi numeri di denti e diametri (vedi tabella)
  • RoHS: conforme
  • UL94: non specificato
  • IP: non specificato
  • Unità: millimetri
  • Documentazione: disegno 2D (PDF) disponibile
  • Video: dimostrazione (MP4) disponibile
  • Marca: ISC Plastic Parts
