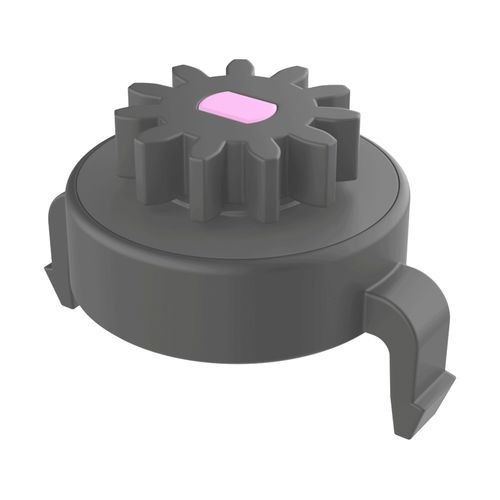

Ammortizzatore rotativo TBCidraulicoper pannelliper l'industria automobilistica
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Funzione
- rotativo
- Tecnologia
- idraulico
- Applicazioni
- per l'industria automobilistica, per pannelli
- Materiale
- in plastica
- Lunghezza della filettatura/maschiatura
Min.: 3 mm
(0,1 in)Max.: 5 mm
(0,2 in)- Diametro
Min.: 6,6 mm
(0,3 in)Max.: 12,8 mm
(0,5 in)- Altezza
Min.: 7,6 mm
(0,3 in)Max.: 10,3 mm
(0,4 in)
Descrizione
Descrizione
Gli ammortizzatori rotativi ISC Plastic Parts sono disponibili in un'ampia gamma di coppie e sono utilizzati principalmente per controllare la corsa di apertura di porte e pannelli. Sono impiegati anche in dispositivi di temporizzazione e in altre applicazioni a movimento radiale dove è richiesta una rotazione controllata.
Tabella - Varianti prodotto
Riferimento ; Numero denti (Z) ; Diametro primitivo Dp ; h ; D ; A ; H ; Spessore pannello c
50002000024 ; 10 ; 8,00 ; 3,50 ; 14,95 ; 20,80 ; 8,75 ; 2,00
50002000068 ; 10 ; 8,00 ; 3,50 ; 14,95 ; 21,45 ; 8,10 ; 2,00
50002000025 ; 11 ; 6,60 ; 3,00 ; 14,95 ; 20,80 ; 8,25 ; 2,00
50002000069 ; 11 ; 6,60 ; 3,00 ; 14,95 ; 21,45 ; 7,60 ; 2,00
50002000023 ; 11 ; 8,80 ; 3,00 ; 14,95 ; 20,80 ; 8,25 ; 2,00
50002000067 ; 11 ; 8,80 ; 3,00 ; 14,95 ; 21,45 ; 7,60 ; 2,00
50002000026 ; 11 ; 8,80 ; 4,50 ; 14,95 ; 20,80 ; 9,75 ; 2,00
50002000070 ; 11 ; 8,80 ; 4,50 ; 14,95 ; 21,45 ; 9,10 ; 2,00
50002000027 ; 11 ; 8,80 ; 5,00 (3+2) ; 14,95 ; 20,80 ; 10,25 ; 2,00
50002000071 ; 11 ; 8,80 ; 5,00 (3+2) ; 14,95 ; 21,45 ; 9,60 ; 2,00
50002000028 ; 12 ; 9,60 ; 3,50 ; 14,95 ; 20,80 ; 8,75 ; 2,00
50002000072 ; 12 ; 9,60 ; 3,50 ; 14,95 ; 21,45 ; 8,10 ; 2,00
50002000029 ; 12 ; 9,60 ; 3,50 ; 14,95 ; 20,80 ; 8,25 ; 2,00
50002000073 ; 12 ; 9,60 ; 3,50 ; 14,95 ; 21,45 ; 7,60 ; 2,00
50002000030 ; 13 ; 10,40 ; 5,00 ; 14,95 ; 20,80 ; 10,25 ; 2,00
50002000074 ; 13 ; 10,40 ; 5,00 ; 14,95 ; 21,45 ; 9,60 ; 2,00
50002000031 ; 14 ; 7,00 ; 3,00 ; 14,95 ; 20,80 ; 8,25 ; 2,00
50002000075 ; 14 ; 7,00 ; 3,00 ; 14,95 ; 21,45 ; 7,60 ; 2,00
50002000032 ; 16 ; 12,80 ; 3,00 ; 14,95 ; 20,80 ; 8,25 ; 2,00
50002000076 ; 16 ; 12,80 ; 3,00 ; 14,95 ; 21,45 ; 7,60 ; 2,00
50002000033 ; 16 ; 12,80 ; 5,00 ; 14,95 ; 20,80 ; 10,25 ; 2,00
50002000077 ; 16 ; 12,80 ; 5,00 ; 14,95 ; 21,45 ; 9,60 ; 2,00
Note
Misure espresse in: millimetri
RoHS: Conforme
Video: disponibile per questo prodotto
PDF del disegno: link per il download mostrato sulla pagina (nessun URL diretto PDF presente nella fonte)
Caratteristiche / specifiche tecniche
Gli ammortizzatori rotativi ISC Plastic Parts sono disponibili in un'ampia gamma di coppie e sono utilizzati principalmente per controllare la corsa di apertura di porte e pannelli. Sono impiegati anche in dispositivi di temporizzazione e in altre applicazioni a movimento radiale dove è richiesta una rotazione controllata.
Tabella - Varianti prodotto
Riferimento ; Numero denti (Z) ; Diametro primitivo Dp ; h ; D ; A ; H ; Spessore pannello c
50002000024 ; 10 ; 8,00 ; 3,50 ; 14,95 ; 20,80 ; 8,75 ; 2,00
50002000068 ; 10 ; 8,00 ; 3,50 ; 14,95 ; 21,45 ; 8,10 ; 2,00
50002000025 ; 11 ; 6,60 ; 3,00 ; 14,95 ; 20,80 ; 8,25 ; 2,00
50002000069 ; 11 ; 6,60 ; 3,00 ; 14,95 ; 21,45 ; 7,60 ; 2,00
50002000023 ; 11 ; 8,80 ; 3,00 ; 14,95 ; 20,80 ; 8,25 ; 2,00
50002000067 ; 11 ; 8,80 ; 3,00 ; 14,95 ; 21,45 ; 7,60 ; 2,00
50002000026 ; 11 ; 8,80 ; 4,50 ; 14,95 ; 20,80 ; 9,75 ; 2,00
50002000070 ; 11 ; 8,80 ; 4,50 ; 14,95 ; 21,45 ; 9,10 ; 2,00
50002000027 ; 11 ; 8,80 ; 5,00 (3+2) ; 14,95 ; 20,80 ; 10,25 ; 2,00
50002000071 ; 11 ; 8,80 ; 5,00 (3+2) ; 14,95 ; 21,45 ; 9,60 ; 2,00
50002000028 ; 12 ; 9,60 ; 3,50 ; 14,95 ; 20,80 ; 8,75 ; 2,00
50002000072 ; 12 ; 9,60 ; 3,50 ; 14,95 ; 21,45 ; 8,10 ; 2,00
50002000029 ; 12 ; 9,60 ; 3,50 ; 14,95 ; 20,80 ; 8,25 ; 2,00
50002000073 ; 12 ; 9,60 ; 3,50 ; 14,95 ; 21,45 ; 7,60 ; 2,00
50002000030 ; 13 ; 10,40 ; 5,00 ; 14,95 ; 20,80 ; 10,25 ; 2,00
50002000074 ; 13 ; 10,40 ; 5,00 ; 14,95 ; 21,45 ; 9,60 ; 2,00
50002000031 ; 14 ; 7,00 ; 3,00 ; 14,95 ; 20,80 ; 8,25 ; 2,00
50002000075 ; 14 ; 7,00 ; 3,00 ; 14,95 ; 21,45 ; 7,60 ; 2,00
50002000032 ; 16 ; 12,80 ; 3,00 ; 14,95 ; 20,80 ; 8,25 ; 2,00
50002000076 ; 16 ; 12,80 ; 3,00 ; 14,95 ; 21,45 ; 7,60 ; 2,00
50002000033 ; 16 ; 12,80 ; 5,00 ; 14,95 ; 20,80 ; 10,25 ; 2,00
50002000077 ; 16 ; 12,80 ; 5,00 ; 14,95 ; 21,45 ; 9,60 ; 2,00
Note
Misure espresse in: millimetri
RoHS: Conforme
Video: disponibile per questo prodotto
PDF del disegno: link per il download mostrato sulla pagina (nessun URL diretto PDF presente nella fonte)
Caratteristiche / specifiche tecniche
- Tipo di prodotto: Ammortizzatore rotativo
- Produttore / Marca: ISC Plastic Parts
- Riferimenti disponibili (esempi): vedere la tabella sopra (più varianti con diverso numero di denti, diametro primitivo e altezze)
- Numero denti (Z): da 10 fino a 16 a seconda del riferimento
- Diametro primitivo (Dp): valori mostrati nella tabella (es. 6,60 ; 8,00 ; 8,80 ; 9,60 ; 10,40 ; 12,80)
- Spessore pannello (c): 2,00 mm (per tutte le varianti elencate)
- UL94: non specificato
- Grado IP: non specificato
