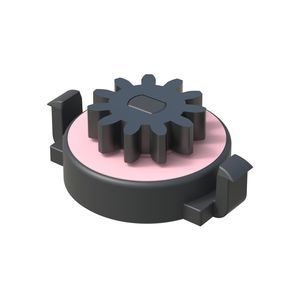

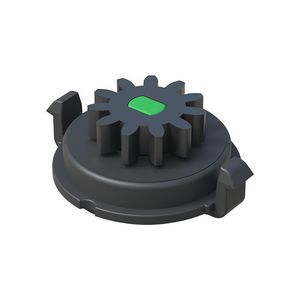

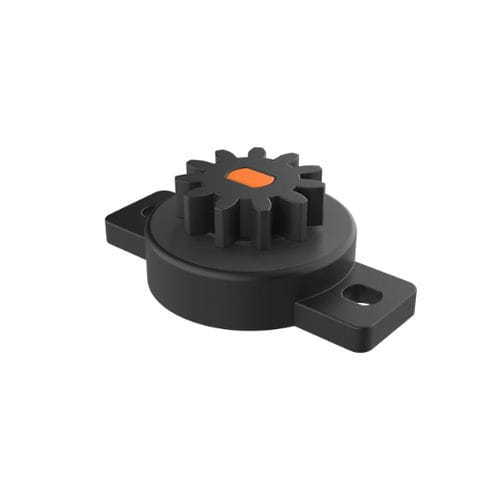

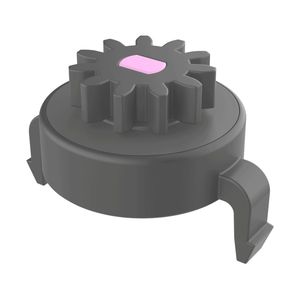

Ammortizzatore rotativo TBA

a fluidoper l'industria automobilisticain plastica

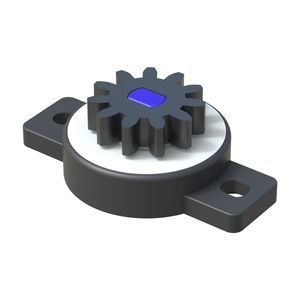

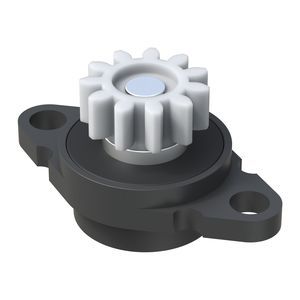

Descrizione del prodotto

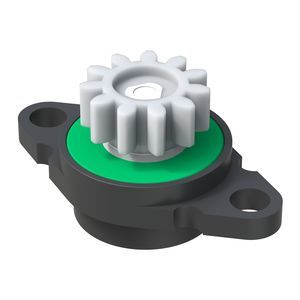

Gli ammortizzatori rotativi modello TBA di ISC Plastic Parts offrono decelerazione controllata per l'apertura e la chiusura di sportelli, coperchi e pannelli. Sono adatti ad applicazioni a movimento radiale e di temporizzazione. La coppia è determinata dalla viscosità del fluido e dalla geometria delle alette interne; ogni unità è testata al 100% per il valore di coppia.

Applicazioni

• Componenti di arredo (portabicchieri, braccioli centrali, cassettini portaoggetti, maniglie, copriwater, cassetti)
• Elettrodomestici (lavatrici, sportelli frigorifero, contenitori per rifiuti)
• Applicazioni per piccoli componenti in elettronica, dispositivi medicali e aerospaziale

Condizioni d'esercizio

• Intervallo di temperatura: -40º a +90º
• Vita utile: 100.000 cicli a 200 rpm a temperatura ambiente (1 ciclo = 0º → 360º → 0º)

Norme / Certificati / Note
UL94: non specificato
IP: non specificato
RoHS: conforme
Unità di misura: millimetri
PDF del disegno: disponibile (link al disegno nella pagina di origine)
Video: disponibile (video prodotto presente nella pagina)

Tabella riferimenti (dimensioni e dati)
Intestazione: Reference | No. Teeth (Z) | Pitch diameter Dp | h | D | A | H | c
50002000057 | 10 | 8,00 | 3,70 | 14,80 | 24,00 | 8,70 | 3,10
50002000003 | 10 | 8,00 | 3,70 | 15,15 | 24,00 | 8,70 | 2,10
50002000046 | 10 | 8,00 | 3,70 | 14,95 | 24,00 | 7,50 | 2,10
50002000058 | 11 | 6,60 | 3,00 | 14,80 | 24,00 | 8,00 | 3,10
50002000004 | 11 | 6,60 | 3,00 | 15,15 | 24,00 | 8,00 | 2,10
50002000047 | 11 | 6,60 | 3,00 | 14,95 | 24,00 | 6,80 | 2,10
50002000056 | 11 | 8,80 | 3,00 | 14,80 | 24,00 | 8,00 | 3,10
50002000001 | 11 | 8,80 | 3,00 | 15,15 | 24,00 | 8,00 | 2,10
50002000045 | 11 | 8,80 | 3,00 | 14,95 | 24,00 | 6,80 | 2,10
50002000059 | 11 | 8,80 | 4,50 | 14,80 | 24,00 | 9,50 | 3,10
50002000005 | 11 | 8,80 | 4,50 | 15,15 | 24,00 | 9,50 | 2,10
50002000048 | 11 | 8,80 | 4,50 | 14,95 | 24,00 | 8,30 | 2,10
50002000060 | 11 | 8,80 | 5,00 (3+2) | 14,80 | 24,00 | 10,00 | 3,10
50002000006 | 11 | 8,80 | 5,00 (3+2) | 15,15 | 24,00 | 10,00 | 2,10
50002000049 | 11 | 8,80 | 5,00 (3+2) | 14,95 | 24,00 | 8,80 | 2,10
50002000061 | 12 | 9,60 | 3,50 | 14,80 | 24,00 | 8,50 | 3,10
50002000062 | 13 | 10,40 | 3,00 | 14,80 | 24,00 | 8,00 | 3,10
50002000050 | 12 | 9,60 | 3,50 | 14,95 | 24,00 | 7,30 | 2,10
50002000051 | 13 | 10,40 | 3,00 | 14,95 | 24,00 | 6,80 | 2,10
50002000007 | 12 | 9,60 | 3,50 | 15,15 | 24,00 | 8,50 | 2,10
50002000008 | 13 | 10,40 | 3,00 | 15,15 | 24,00 | 8,00 | 2,10
50002000063 | 13 | 10,40 | 5,70 | 14,80 | 24,00 | 10,70 | 3,10
50002000009 | 13 | 10,40 | 5,70 | 15,15 | 24,00 | 10,70 | 2,10
50002000052 | 13 | 10,40 | 5,70 | 14,95 | 24,00 | 9,50 | 2,10
50002000064 | 14 | 7,00 | 3,00 | 14,80 | 24,00 | 8,00 | 3,10
50002000010 | 14 | 7,00 | 3,00 | 15,15 | 24,00 | 8,00 | 2,10
50002000053 | 14 | 7,00 | 3,00 | 14,95 | 24,00 | 6,80 | 2,10
50002000065 | 16 | 12,80 | 3,00 | 14,80 | 24,00 | 8,00 | 3,10
50002000011 | 16 | 12,80 | 3,00 | 15,15 | 24,00 | 8,00 | 2,10
50002000054 | 16 | 12,80 | 3,00 | 14,95 | 24,00 | 6,80 | 2,10
50002000066 | 16 | 12,80 | 5,00 | 14,80 | 24,00 | 10,00 | 3,10
50002000012 | 16 | 12,80 | 5,00 | 15,15 | 24,00 | 10,00 | 2,10
50002000055 | 16 | 12,80 | 5,00 | 14,95 | 24,00 | 8,80 | 2,10

Caratteristiche / specifiche tecniche

• Modello: TBA
• Marca: ISC Plastic Parts
• Funzione: ammortizzatore rotativo per decelerazione controllata di porte/pannelli e applicazioni di temporizzazione
• Coppia determinata dalla viscosità del fluido e dalla struttura delle alette; tutte le unità sono testate al 100% per la coppia
• Intervallo di temperatura: -40º a +90º
• Vita utile: 100.000 cicli a 200 rpm (0º → 360º → 0º)
• Dimensioni e molteplici riferimenti disponibili (vedere la tabella riferimenti sopra); misure espresse in millimetri
• RoHS: conforme; UL94 e IP: non specificati
• Media prodotto: PDF del disegno disponibile, video prodotto disponibile
