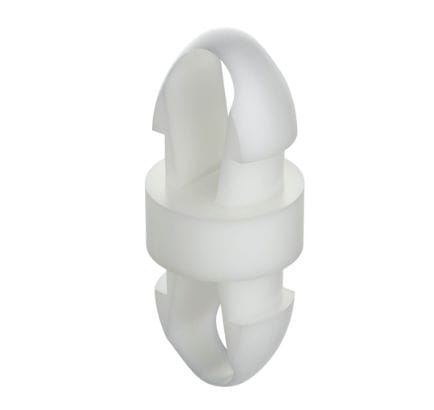

Clip per automobile MKHIdi fissaggiocon codice colore
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Applicazioni
- per automobile
- Funzione
- di fissaggio
- Altre caratteristiche
- con codice colore
Descrizione
Descrizione
Supporto per circuiti stampati con sistema di bloccaggio che elimina viti, dadi e rondelle di sicurezza per il montaggio di PCB su telaio metallico o l'impilamento su più livelli. Una clip di bloccaggio garantisce un collegamento meccanico sicuro e riutilizzabile in fori preforati o punzonati (2,50 mm), riducendo i tempi di assemblaggio.
Opzioni / Note
Certificazioni / Conformità
Misure
Misure espresse in: millimetri
Multimedia
Video disponibile per il prodotto (dimostrazione / riferimento).
Tabella - Riferimenti e dimensioni
Riferimento | L | Dimensione foro | Spessore pannello | D | A | H | Tipo
01301400200 | 2,00 | 2,50 | 1,57 | 4,60 | 3,00 | 3,70 | 1
00100900122 | 2,00 | 2,50 | 1,60 | 4,60 | 2,90 | 3,56 | 2
01301400218 | 2,00 | 3,50 | 1,57 | 4,60 | 4,10 | 4,70 | 1
01301400201 | 3,00 | 2,50 | 1,57 | 4,60 | 3,00 | 3,70 | 1
00100900123 | 3,00 | 2,50 | 1,60 | 4,60 | 2,90 | 3,56 | 2
01301400219 | 3,00 | 3,50 | 1,57 | 4,60 | 4,10 | 4,70 | 1
00100900443 | 3,50 | 2,50 | 1,60 | 4,60 | 2,90 | 3,56 | 2
01301400202 | 4,00 | 2,50 | 1,57 | 4,60 | 3,00 | 3,70 | 1
00100900124 | 4,00 | 2,50 | 1,60 | 4,60 | 2,90 | 3,56 | 2
01301400220 | 4,00 | 3,50 | 1,57 | 4,60 | 4,10 | 4,70 | 1
01301400203 | 5,00 | 2,50 | 1,57 | 4,60 | 3,00 | 3,70 | 1
00100900125 | 5,00 | 2,50 | 1,60 | 4,60 | 2,90 | 3,56 | 2
01301400221 | 5,00 | 3,50 | 1,57 | 4,60 | 4,10 | 4,70 | 1
01301400204 | 6,00 | 2,50 | 1,57 | 4,60 | 3,00 | 3,70 | 1
00100900126 | 6,00 | 2,50 | 1,60 | 4,60 | 2,90 | 3,56 | 2
01301400222 | 6,00 | 3,50 | 1,57 | 4,60 | 4,10 | 4,70 | 1
01301400205 | 7,00 | 2,50 | 1,57 | 4,60 | 3,00 | 3,70 | 1
01301400223 | 7,00 | 3,50 | 1,57 | 4,60 | 4,10 | 4,70 | 1
01301400206 | 8,00 | 2,50 | 1,57 | 4,60 | 3,00 | 3,70 | 1
00100900127 | 8,00 | 2,50 | 1,60 | 4,60 | 2,90 | 3,56 | 2
01301400224 | 8,00 | 3,50 | 1,57 | 4,60 | 4,10 | 4,70 | 1
01301400207 | 9,00 | 2,50 | 1,57 | 4,60 | 3,00 | 3,70 | 1
01301400225 | 9,00 | 3,50 | 1,57 | 4,60 | 4,10 | 4,70 | 1
01301400208 | 10,00 | 2,50 | 1,57 | 4,60 | 3,00 | 3,70 | 1
00100900128 | 10,00 | 2,50 | 1,60 | 4,60 | 2,90 | 3,56 | 2
01301400226 | 10,00 | 3,50 | 1,57 | 4,60 | 4,10 | 4,70 | 1
01301400209 | 12,00 | 2,50 | 1,57 | 4,60 | 3,00 | 3,70 | 1
00100900129 | 12,00 | 2,50 | 1,60 | 4,60 | 2,90 | 3,56 | 2
01301400227 | 12,00 | 3,50 | 1,57 | 4,60 | 4,10 | 4,70 | 1
01301400210 | 14,00 | 2,50 | 1,57 | 4,60 | 3,00 | 3,70 | 1
00100900130 | 14,00 | 2,50 | 1,60 | 4,60 | 2,90 | 3,56 | 2
01301400228 | 14,00 | 3,50 | 1,57 | 4,60 | 4,10 | 4,70 | 1
01301400211 | 16,00 | 2,50 | 1,57 | 4,60 | 3,00 | 3,70 | 1
00100900131 | 16,00 | 2,50 | 1,60 | 4,60 | 2,90 | 3,56 | 2
01301400229 | 16,00 | 3,50 | 1,57 | 4,60 | 4,10 | 4,70 | 1
01301400212 | 18,00 | 2,50 | 1,57 | 4,60 | 3,00 | 3,70 | 1
00100900444 | 18,00 | 2,50 | 1,60 | 4,60 | 2,90 | 3,56 | 2
01301400230 | 18,00 | 3,50 | 1,57 | 4,60 | 4,10 | 4,70 | 1
01301400213 | 20,00 | 2,50 | 1,57 | 4,60 | 3,00 | 3,70 | 1
00100900445 | 20,00 | 2,50 | 1,60 | 4,60 | 2,90 | 3,56 | 2
01301400231 | 20,00 | 3,50 | 1,57 | 4,60 | 4,10 | 4,70 | 1
01301400214 | 22,00 | 2,50 | 1,57 | 4,60 | 3,00 | 3,70 | 1
00100900446 | 22,00 | 2,50 | 1,60 | 4,60 | 2,90 | 3,56 | 2
01301400232 | 22,00 | 3,50 | 1,57 | 4,60 | 4,10 | 4,70 | 1
01301400215 | 22,50 | 2,50 | 1,57 | 4,60 | 3,00 | 3,70 | 1
01301400216 | 26,50 | 2,50 | 1,57 | 4,60 | 3,00 | 3,70 | 1
01301400233 | 26,50 | 3,50 | 1,57 | 4,60 | 4,10 | 4,70 | 1
01301400217 | 35,00 | 2,50 | 1,57 | 4,60 | 3,00 | 3,70 | 1
Supporto per circuiti stampati con sistema di bloccaggio che elimina viti, dadi e rondelle di sicurezza per il montaggio di PCB su telaio metallico o l'impilamento su più livelli. Una clip di bloccaggio garantisce un collegamento meccanico sicuro e riutilizzabile in fori preforati o punzonati (2,50 mm), riducendo i tempi di assemblaggio.
Opzioni / Note
- Possibilità di ottenere colori tinti
Certificazioni / Conformità
- UL94: V2 - V0
- RoHS: Conforme
Misure
Misure espresse in: millimetri
Multimedia
Video disponibile per il prodotto (dimostrazione / riferimento).
Tabella - Riferimenti e dimensioni
Riferimento | L | Dimensione foro | Spessore pannello | D | A | H | Tipo
01301400200 | 2,00 | 2,50 | 1,57 | 4,60 | 3,00 | 3,70 | 1
00100900122 | 2,00 | 2,50 | 1,60 | 4,60 | 2,90 | 3,56 | 2
01301400218 | 2,00 | 3,50 | 1,57 | 4,60 | 4,10 | 4,70 | 1
01301400201 | 3,00 | 2,50 | 1,57 | 4,60 | 3,00 | 3,70 | 1
00100900123 | 3,00 | 2,50 | 1,60 | 4,60 | 2,90 | 3,56 | 2
01301400219 | 3,00 | 3,50 | 1,57 | 4,60 | 4,10 | 4,70 | 1
00100900443 | 3,50 | 2,50 | 1,60 | 4,60 | 2,90 | 3,56 | 2
01301400202 | 4,00 | 2,50 | 1,57 | 4,60 | 3,00 | 3,70 | 1
00100900124 | 4,00 | 2,50 | 1,60 | 4,60 | 2,90 | 3,56 | 2
01301400220 | 4,00 | 3,50 | 1,57 | 4,60 | 4,10 | 4,70 | 1
01301400203 | 5,00 | 2,50 | 1,57 | 4,60 | 3,00 | 3,70 | 1
00100900125 | 5,00 | 2,50 | 1,60 | 4,60 | 2,90 | 3,56 | 2
01301400221 | 5,00 | 3,50 | 1,57 | 4,60 | 4,10 | 4,70 | 1
01301400204 | 6,00 | 2,50 | 1,57 | 4,60 | 3,00 | 3,70 | 1
00100900126 | 6,00 | 2,50 | 1,60 | 4,60 | 2,90 | 3,56 | 2
01301400222 | 6,00 | 3,50 | 1,57 | 4,60 | 4,10 | 4,70 | 1
01301400205 | 7,00 | 2,50 | 1,57 | 4,60 | 3,00 | 3,70 | 1
01301400223 | 7,00 | 3,50 | 1,57 | 4,60 | 4,10 | 4,70 | 1
01301400206 | 8,00 | 2,50 | 1,57 | 4,60 | 3,00 | 3,70 | 1
00100900127 | 8,00 | 2,50 | 1,60 | 4,60 | 2,90 | 3,56 | 2
01301400224 | 8,00 | 3,50 | 1,57 | 4,60 | 4,10 | 4,70 | 1
01301400207 | 9,00 | 2,50 | 1,57 | 4,60 | 3,00 | 3,70 | 1
01301400225 | 9,00 | 3,50 | 1,57 | 4,60 | 4,10 | 4,70 | 1
01301400208 | 10,00 | 2,50 | 1,57 | 4,60 | 3,00 | 3,70 | 1
00100900128 | 10,00 | 2,50 | 1,60 | 4,60 | 2,90 | 3,56 | 2
01301400226 | 10,00 | 3,50 | 1,57 | 4,60 | 4,10 | 4,70 | 1
01301400209 | 12,00 | 2,50 | 1,57 | 4,60 | 3,00 | 3,70 | 1
00100900129 | 12,00 | 2,50 | 1,60 | 4,60 | 2,90 | 3,56 | 2
01301400227 | 12,00 | 3,50 | 1,57 | 4,60 | 4,10 | 4,70 | 1
01301400210 | 14,00 | 2,50 | 1,57 | 4,60 | 3,00 | 3,70 | 1
00100900130 | 14,00 | 2,50 | 1,60 | 4,60 | 2,90 | 3,56 | 2
01301400228 | 14,00 | 3,50 | 1,57 | 4,60 | 4,10 | 4,70 | 1
01301400211 | 16,00 | 2,50 | 1,57 | 4,60 | 3,00 | 3,70 | 1
00100900131 | 16,00 | 2,50 | 1,60 | 4,60 | 2,90 | 3,56 | 2
01301400229 | 16,00 | 3,50 | 1,57 | 4,60 | 4,10 | 4,70 | 1
01301400212 | 18,00 | 2,50 | 1,57 | 4,60 | 3,00 | 3,70 | 1
00100900444 | 18,00 | 2,50 | 1,60 | 4,60 | 2,90 | 3,56 | 2
01301400230 | 18,00 | 3,50 | 1,57 | 4,60 | 4,10 | 4,70 | 1
01301400213 | 20,00 | 2,50 | 1,57 | 4,60 | 3,00 | 3,70 | 1
00100900445 | 20,00 | 2,50 | 1,60 | 4,60 | 2,90 | 3,56 | 2
01301400231 | 20,00 | 3,50 | 1,57 | 4,60 | 4,10 | 4,70 | 1
01301400214 | 22,00 | 2,50 | 1,57 | 4,60 | 3,00 | 3,70 | 1
00100900446 | 22,00 | 2,50 | 1,60 | 4,60 | 2,90 | 3,56 | 2
01301400232 | 22,00 | 3,50 | 1,57 | 4,60 | 4,10 | 4,70 | 1
01301400215 | 22,50 | 2,50 | 1,57 | 4,60 | 3,00 | 3,70 | 1
01301400216 | 26,50 | 2,50 | 1,57 | 4,60 | 3,00 | 3,70 | 1
01301400233 | 26,50 | 3,50 | 1,57 | 4,60 | 4,10 | 4,70 | 1
01301400217 | 35,00 | 2,50 | 1,57 | 4,60 | 3,00 | 3,70 | 1
