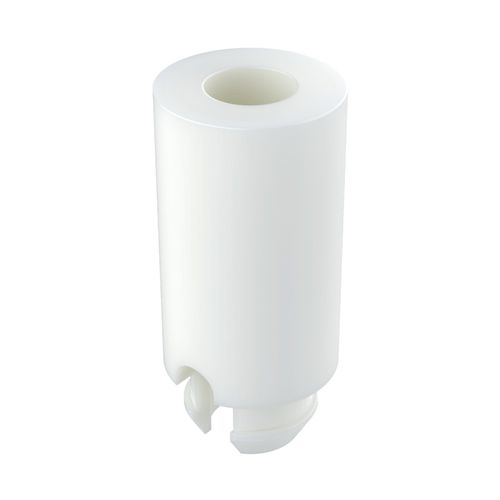

Colonnina distanziale per scheda a circuito stampato MSEC

impilabileper l'industria automobilistica

Panoramica del prodotto
La famiglia MSEC comprende supporti isolanti auto-ritenenti per PCB a scatto, disponibili in Tipo 1 (passante) e Tipo 2 (passante con svasatura), progettati per il fissaggio rapido tramite inserimento a scatto e per il distanziamento definito delle schede elettroniche.

Funzionalità
Consente l'assemblaggio a pila sequenziale di più PCB sullo stesso asse, permettendo l'installazione progressiva dal pannello base alle schede superiori. Fornisce ritenzione meccanica stabile, spaziatura definita tra le schede e isolamento elettrico affidabile tra componenti e telaio.

Materiali e classificazioni

• Materiale: PA66 (poliammide 66)
• Infiammabilità: UL94 V-2 (alcune varianti UL94 V-0)
• Colori: Naturale, Rosso (a seconda del modello)
• Tipi: Tipo 1 (passante), Tipo 2 (passante con svasatura)

Riferimenti disponibili (riepilogo)
Numerosi riferimenti standard coprono diametri e lunghezze da 3,20 mm a 25,40 mm con spessore pannello 1,57 mm e fori di circa 4,70–4,75 mm. La tabella completa dei riferimenti e i disegni quotati sono disponibili nel PDF del disegno.

Altre risorse e conformità

• PDF disegno 2D disponibile
• Classificazioni UL94 indicate; alcune varianti V0
• Conforme RoHS
• IP: non specificato
• Misure in millimetri
• Video dimostrativo disponibile

Caratteristiche tecniche

• Famiglia / modello: MSEC
• Funzione: Supporto isolante a scatto per PCB per fissaggio e distanziamento rapidi
• Assemblaggio: Sistema push-in a scatto per assemblaggi a pila sequenziali
• Ritenzione: Ritenzione meccanica stabile e spaziatura definita
• Isolamento elettrico: Garantisce isolamento tra componenti e telaio
• Materiale: PA66
• Classificazione di infiammabilità: UL94 V-2 / UL94 V-0 (a seconda della variante)
• Colori: Naturale, Rosso
• Tipi: Tipo 1 (passante), Tipo 2 (passante con svasatura)
• Compatibilità viti: Tipicamente M3; alcune varianti M3.5 o M4
• Unità: millimetri
• Conformità: RoHS
