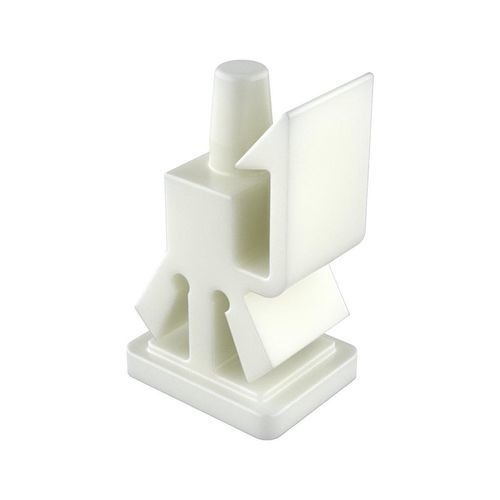

Linguetta di fissaggio ultraresistente MATC

per applicazioni automotive

Descrizione del prodotto
Questo supporto a innesto si aggancia alla scheda P.C. dal basso. Il braccio di bloccaggio si aggancia al lato della scheda permettendo la rimozione e la sostituzione agevole delle PCB. Il supporto non ruota nel telaio né nei fori di posizionamento. Il gioco della scheda può variare in funzione dello spessore del telaio.

Norme e conformità

• UL94: V2
• RoHS: Conforme
• IP: Non specificato

Misure
Misure espresse in: Millimetri

Disegni e media
PDF del disegno: Disponibile
Video: Disponibile

Tabella - Riferimenti
Riferimento | L | Dimensione foro Ancora 1 | Dimensione foro Ancora 2 | Spessore pannello Ancora 1 | Spessore pannello Ancora 2 | H1 / H2 | B / D / A | C / F
00100900408 | 4,80 | 7,92 x 9,53 | 4,00 | 1,30 | 1,60 | 5,84 / 1,78 | 9,53 / 11,94 / 10,80 | 7,67 / 5,08

Caratteristiche tecniche / specifiche

• Riferimento: 00100900408
• Lunghezza (L): 4,80 mm
• Dimensione foro Ancora 1: 7,92 x 9,53 mm
• Dimensione foro Ancora 2: 4,00 mm
• Spessore pannello Ancora 1: 1,30 mm
• Spessore pannello Ancora 2: 1,60 mm
• H1 / H2: 5,84 / 1,78 mm
• B / D / A: 9,53 / 11,94 / 10,80 mm
• C / F: 7,67 / 5,08 mm
• Classificazione UL94: V2
• RoHS: Conforme
• Unità di misura: Millimetri
