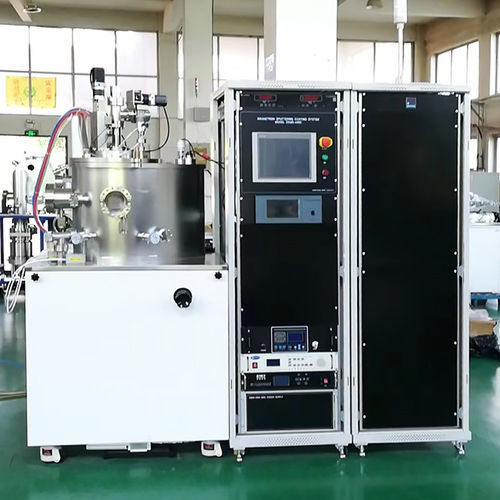

Macchina di deposizione per polverizzazione catodica a magnetron DXMS-450C

per metallizzazione

Il DXMS-450C è un sistema di sputtering magnetron PVD da laboratorio progettato per preparare film sottili nano- e micro-strutturati (metalli, semiconduttori, dielettrici, ossidi, nitruri). Supporta funzionamento a singolo target, operazioni sequenziali e co-sputtering a doppio target, integrando vuoto, gas, alimentazione e sistemi di controllo per R&D e produzione su piccola scala.

Composizione del sistema

• Camera di deposizione: camera di sputtering a forma di pera, Φ450 mm × H460 mm, acciaio inossidabile SUS304; coperchio superiore con flangia elettrica.
• Interfacce magnetron: due porte per target da 4 pollici sulla piastra di base; teste target regolabili; compatibili RF e DC, raffreddate ad acqua; funzionamento singolo o doppio target.
• Portacampioni/tavola substrato e assemblaggio riscaldatore.
• Circuito gas di lavoro: controllo portata massica per Ar e O2 più percorso N2; tre canali entrano nella camera tramite valvola di chiusura UHV CF16.
• Armadi di alimentazione e controllo e sistema di vuoto (turbomolecolare + pompa meccanica) con strumentazione di misura del vuoto.

Acquisizione e misura del vuoto
Il sistema utilizza una pompa turbomolecolare (FF-160/620, raffreddata ad acqua) con pompa meccanica di supporto da 8 L/s, raggiungendo un vuoto finale migliore di 8×10^-5 Pa. Il vuoto è monitorato da un vacuometro composito digitale. Valvola di porta pompa molecolare: valvola a saracinesca manuale GV150.

Assemblaggio del supporto campione

• Diametro tavola substrato: Φ150 mm — accetta un substrato 2–6 pollici o più substrati piccoli.
• Temperatura massima di riscaldamento: ≥500 ℃; riscaldatore in materiale resistente all'ossidazione; controller di temperatura selezionato (marca giapponese).
• Rotazione substrato: rotazione autonoma, regolabile 2–10 rpm.
• Fornito un set di paratie per campioni; polarizzazione negativa disponibile 0–200 V.

Target magnetron e uniformità di deposizione

• Due target magnetron da 4 pollici raffreddati ad acqua installati sulla piastra di base con angolo regolabile; compatibili RF e DC; supportano funzionamento singolo o doppio target.
• Uniformità di deposizione: area efficace 5 pollici ≤ ±5%; area efficace 2 pollici ≤ ±3%.

Percorso gas
Tre percorsi di ingresso gas con mass flow controller (Ar, O2 e un percorso N2); i tre canali alimentano la camera tramite valvola di arresto UHV CF16.

Alimentazioni per deposizione

• Alimentazione RF: 500 W con auto-matching (Fabbricato in Cina).
• Alimentazione DC: 1000 W (Fabbricato in Cina).

Pompe e valvole del vuoto

• Pompa turbomolecolare: FF-160/620 (raffreddata ad acqua) — 1 set.
• Pompa meccanica: 8 L/s — 1 set.
• Valvola principale di vuoto: GV150 in acciaio inox — 1 set.
• Tubazioni: tubo metallico ondulato DN40 e valvole angolari KF40 secondo necessità.
• Vacuometro composito digitale: modello ZDF-5227 — 1 set.

Controllo sistema & elettrico

• Requisiti di alimentazione: 380 V / 50 Hz trifase a cinque fili con protezione differenziale; messa a terra di apparecchiature e armadi di controllo; potenza tipica sistema ~5 kW.
• Due armadi standard per alimentazione/controllo che contengono PSU principale, vacuometro digitale, regolatore riscaldamento tavola, alimentazione motore del rack, illuminazione camera, alimentazione pompa turbomolecolare, alimentazioni RF e DC.

Elenco configurazione (selezionati)

• Camera a vuoto (Φ450 × H460 mm), coperchio superiore, SUS304 acciaio inossidabile — Set ×1 — Produttore: DEXINMAG
• Finestra di osservazione (laterale, Φ100 mm) — EA ×2 — DEXINMAG
• Pompa turbomolecolare (FF-160/620, raffreddata ad acqua) — Set ×1 — Fabbricato in Cina
• Pompa meccanica (8 L/s) — Set ×1 — Fabbricato in Cina
• Valvola principale di vuoto GV150 (acciaio inox) — Set ×1 — DEXINMAG
• Vacuometro composito digitale (ZDF-5227) — Set ×1 — Fabbricato in Cina
• Mass Flow Controller gas (D07-7, MFC 3 vie) — Set ×1 — Fabbricato in Cina
• Target magnetron per sputtering (4 pollici, raffreddati ad acqua) — Set ×2 — DEXINMAG
• Tavola substrato Φ150 mm, riscaldata a 500 ℃, auto-rotante, con possibilità di bias — Set ×1 — DEXINMAG
• Alimentazione RF 500 W (auto-match) — Set ×1 — Fabbricato in Cina
• Alimentazione DC 1000 W — Set ×1 — Fabbricato in Cina

Ricambi / consumabili

• O-ring (gomma fluorurata), anelli di rame (taglie CF16–CF200) e bulloneria inox standard forniti da DEXINMAG come ricambi.
• Tubi di rivestimento in vetro, lampade di baking, filo per forno, fusibili e raccordi pneumatici inclusi nella lista ricambi.

Preparazione utente e requisiti di installazione
Gli utenti finali devono fornire utenze di laboratorio (acqua di raffreddamento, alimentazione elettrica, aria compressa), substrati e materiali per i target e gas di lavoro (argon ad alta purezza, ecc.).

• Ingombro apparecchiatura: 2,0 m (L) × 1,5 m (P) ; spazio minimo stanza raccomandato: 3,5 m × 3,5 m × 2,4 m (H). Ingresso laboratorio idealmente ≥ 1,85 m (H) × 0,95 m (P); pavimento adatto non corrosivo; ambiente pulito senza polveri/gas corrosivi.
• Ambiente: 10 ℃ – 30 ℃; umidità ≤ 70%.
• Alimentazione: ~5 kW, 380 V trifase cinque fili con messa a terra.
• Acqua di raffreddamento: ingresso ≤ 20 ℃; pressione ingresso 0,2–0,3 MPa; flusso ≥ 0,8 m3/h.
• Lo scarico della pompa meccanica richiede un condotto di evacuazione.

Specifiche tecniche

• Modello: DXMS-450C.
• Dimensione camera: Φ450 mm × H460 mm; materiale: SUS304 acciaio inossidabile.
• Pompa turbomolecolare: FF-160/620 (raffreddata ad acqua); pompa meccanica: 8 L/s.
• Vuoto finale: migliore di 8×10^-5 Pa.
• Finestre di osservazione: Φ100 mm ×2 con otturatori manuali.
• Tavola substrato: Φ150 mm; riscaldamento ≥ 500 ℃; rotazione 2–10 rpm; bias 0–200 V.
• Target: due target magnetron da 4 pollici raffreddati ad acqua (compatibili RF & DC).
• Potenza di deposizione: RF 500 W (auto-matching), DC 1000 W.
• Uniformità di deposizione: ≤ ±5% (area 5 pollici); ≤ ±3% (area 2 pollici).
• Controllo gas: MFC 3 canali (Ar, O2, N2) alimentati tramite valvola CF16.
• Alimentazione elettrica: 380 V / 50 Hz trifase; potenza sistema raccomandata ~5 kW.
• Requisiti acqua di raffreddamento: ingresso ≤ 20 ℃, pressione 0,2–0,3 MPa, flusso ≥ 0,8 m3/h.
