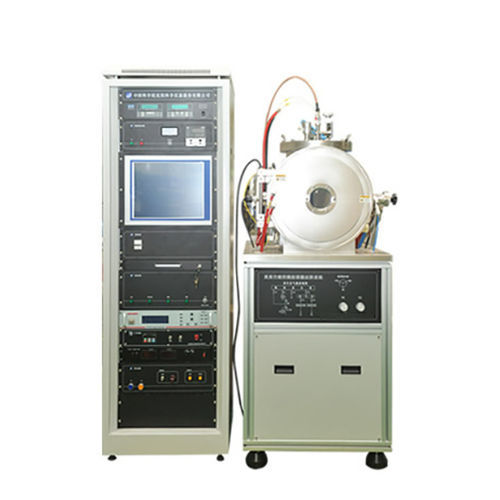

Macchina di deposizione per polverizzazione catodica a magnetron DXT-450

Panoramica
Il sistema di sputtering magnetron è un impianto di rivestimento PVD progettato per la preparazione di un'ampia gamma di materiali a film sottile, inclusi film mono- e multistrato a livello nanometrico multifunzionali, film duri, metallici, semiconduttori e dielettrici. Adatto per ricerca sui materiali a film sottile e preparazione in piccoli lotti presso università e istituti di ricerca.

Componenti principali

• Camera di sputtering sotto vuoto: struttura cilindrica con porta anteriore, dimensioni Ø450×400 mm
• Target magnetron permanenti: tre target permanenti; diametro target Ø60 mm (un target compatibile con materiali magnetici)
• Riscaldatore a zona singola (max 600°C ±1°C)
• Alimentazioni DC e RF
• Circuito gas di lavoro con controllo di flusso di massa a 2 canali
• Sistema di pompaggio: pompa molecolare composta + pompa meccanica; valvola a scorrimento pneumatica; strangolatore su cilindro SMC importato
• Misura del vuoto e controllo elettronico: PLC + PC industriale + touchscreen

Specifiche tecniche

• Pressione finale: ≤6,6×10^-6 Pa (dopo baking e degassificazione)
• Tempo di recupero del vuoto: 25 min per raggiungere 6,6×10^-4 Pa (dopo esposizione all'aria e purga a secco)
• Compatibilità target: sputtering DC e RF; raffreddamento a acqua incorporato nel target
• Disposizione dei target: tre target possono inclinarsi sopra il centro del campione simultaneamente; distanza target-campione regolabile 90–130 mm
• Otturatore rotante: ogni target dotato di paratia pneumatica rotante SMC importata
• Dimensione campione: Ø4 pollici
• Movimento del substrato: rotazione continua, velocità 0–30 rpm
• Controllo gas: controllo con cilindro angolare SMC importato; controller di flusso massico a 2 canali
• Controllo computerizzato: PLC + PC industriale + touchscreen in modalità automatica

Applicazioni

• Ricerca sui materiali a film sottile, R&D in università e istituti di ricerca
• Preparazione in piccoli lotti di film nanometrici mono- e multistrato, rivestimenti funzionali e film semiconduttori

Opzioni e ingombro

• Accessori opzionali: misuratore di spessore film, pompe aggiuntive, unità di ricircolo acqua di raffreddamento
• Ingombro: unità principale 1,0 m × 1,8 m; armadio di controllo elettrico 0,9 m × 0,6 m
