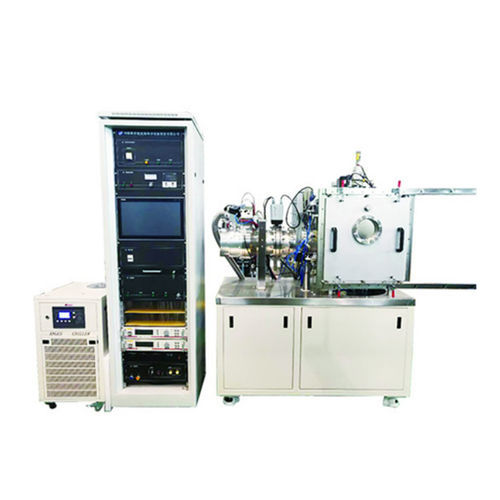

Macchina di evaporazione sotto vuoto DXD-450

Il DXD-450 è un sistema di deposizione per evaporazione termica in vuoto a camera singola, progettato per depositare film sottili metallici, semiconduttori, ossidi e organici per ricerca, sviluppo tecnologico e test di preproduzione.

Composizione

• Camera di evaporazione per sorgenti organiche / metalliche
• Sistema di evacuazione del vuoto
• Sistema di misura del vuoto
• Sorgenti di evaporazione
• Riscaldamento del campione e controllo della temperatura
• Sistema di controllo elettronico
• Sistema di distribuzione

Indice tecnico

• Modello: DXD-450
• Camera principale: camera quadrata, dimensioni 400 × 400 × 400 mm
• Configurazione del sistema di vuoto: pompa meccanica, pompa molecolare, valvola a slitta
• Pressione finale: ≤ 6×10⁻⁵ Pa
• Tempo di ripristino del vuoto: raggiunge 9×10⁻⁴ Pa in 40 minuti (dopo breve esposizione all'aria e gonfiaggio con cloro secco quindi avvio dello svuotamento)
• Piastra riscaldante per substrato:
  • Dimensione campione: 120 × 120 mm, 1 pezzo
  • Modalità di movimento: corsa verticale 0–50 mm; rotazione continua, velocità 5–30 rpm
  • Temperatura massima del substrato: 800℃ ±1℃; distanza tra substrato e sorgente di evaporazione: 250–300 mm
• Sorgente di evaporazione resistiva per organici:
  • Capacità crogiolo: ≥ 2 cc
  • Intervallo di temperatura: RT–500℃, continuo e regolabile
  • Potenza: corrente 300 A, potenza max 3 kW
  • Elettrodi raffreddati ad acqua: 4 pezzi, configurabili come 2 barchette di evaporazione
• Controller di spessore film a cristallo di quarzo: gamma di visualizzazione 0–99μ9999 Å
• Sistema circuito aria: controllore di portata massica, 1 canale
• Dispositivo di scansione del fascio laser: stadio meccanico di scansione bidimensionale per scansione libera in due direzioni
• Sistema di controllo computerizzato: controlla rivoluzione e rotazione del target, rotazione del campione, temperatura del campione, scansione laser e funzioni correlate
• Ingombro:
  • Unità principale: 2450 × 1250 mm² (rack indipendente 770 × 600 mm²). Dimensione compatibile con glovebox 1830 × 750 mm²
  • Armadio di controllo elettrico: 700 × 700 mm² (1 unità)

Caratteristiche / specifiche tecniche

• Modello: DXD-450
• Dimensioni camera: 400 × 400 × 400 mm
• Vuoto finale: ≤ 6×10⁻⁵ Pa
• Temperatura massima substrato: 800℃ ±1℃
• Piastra campione: 120 × 120 mm (pezzo singolo), rotazione 5–30 rpm, corsa verticale 0–50 mm
• Distanza di evaporazione: 250–300 mm
• Capacità crogiolo di evaporazione: ≥ 2 cc; intervallo temperatura RT–500℃ (regolabile)
• Alimentazione evaporazione: 300 A, max 3 kW
• Monitoraggio spessore: controller a cristallo di quarzo, gamma fino a 99μ9999 Å
• Ingombro (unità principale): 2450 × 1250 mm²; armadio elettrico 700 × 700 mm²
