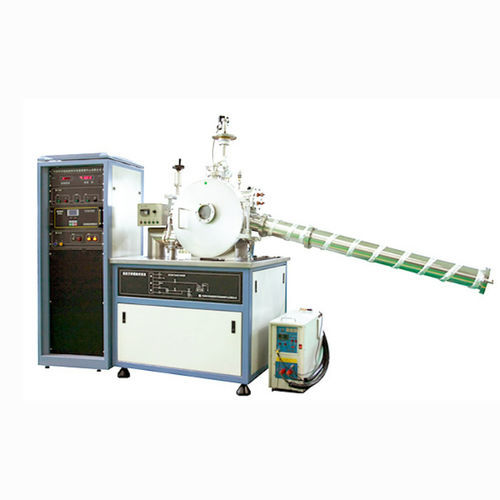

Atomizzatore per polveri metalliche DXE-500

Il DXE-500 Dispositivo di melt spinning a vuoto con forno ad arco elettrico è progettato per fondere metalli e leghe ad alto punto di fusione e per preparare nastri metallici amorfi e materiali amorfi massivi mediante melt spinning, spruzzatura e colata per aspirazione. È destinato alla ricerca scientifica e alla produzione su piccola scala di nuovi materiali di metallurgia sotto vuoto in università, istituti di ricerca e aziende.

Composizione
La macchina è composta principalmente da sistema di acquisizione e misura del vuoto, sistema di preparazione nastri da melt spinning, sistema di spruzzatura, fusione ad arco elettrico, sistema di colata per aspirazione, circuito del gas di lavoro, sistema di controllo elettronico, macchina di installazione e altri componenti ausiliari.

Specifiche tecniche

• Modello: DXE-500
• Camera di fusione ad arco: Camera cilindrica verticale sotto vuoto, dimensioni: Ø400 × 320 mm
• Camera di melt spinning: Camera cilindrica orizzontale sotto vuoto, dimensioni: Ø500 × 400 mm
• Configurazione del sistema di vuoto: Le due camere utilizzano 1 set; pompa meccanica e pompa molecolare
• Pressione ultima (Camera di fusione ad arco): ≤ 6.67×10^-4 Pa
• Pressione ultima (Camera di melt spinning): ≤ 6.67×10^-5 Pa
• Corrente di fusione ad arco: Corrente di lavoro a lungo termine: 700–900 A
• Crociglio di fusione: 5 stazioni (conchiglia emisferica): tre stazioni di fusione leghe (con agitazione magnetica), una stazione di colata per aspirazione, una stazione 120 × 120 mm, una stazione di degassaggio della fusione; peso del campione di fusione: 50 g (considerando il ferro come standard)
• Attrezzatura di aspirazione del vuoto: Fornisce 1 stampo di spruzzatura standard
• Attrezzatura catodica di fusione ad arco: Metodo di accensione dell'arco: modalità di innesco ad alta frequenza
• Dispositivo di melt spinning: 1 set di apparecchiatura rotante a rulli; velocità lineare superficiale: 0–50 m/s, controllo in frequenza
• Bobina di induzione e crogiolo di quarzo: Fusione per induzione di un campione di 10 g di ferro puro; area di riscaldamento del crogiolo di quarzo: Ø15 × 50 mm
• Dispositivo di spruzzatura sotto vuoto: Condivide lo stesso stampo con l'aspirazione sotto vuoto
• Ingombro a terra del dispositivo: Unità principale: 3600 × 1000 mm²; quadro di controllo elettrico: 800 × 800 mm (2 set)
