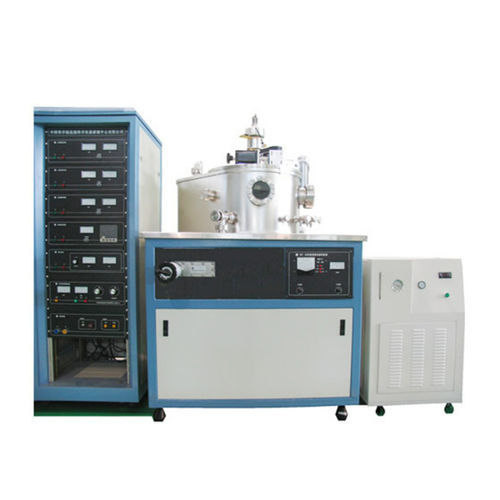

Macchina di deposizione per polverizzazione catodica a magnetron DXJ-560D

Il sistema di sputtering magnetron a camera singola piriforme DXJ-560D è un sistema PVD compatto progettato per la preparazione di un'ampia gamma di materiali in film sottili, inclusi film mono- e multistrato multifunzionali su scala nanometrica (film duri, film metallici, film semiconduttori, film dielettrici). È destinato alla ricerca scientifica e alla preparazione in piccoli lotti presso università e istituti di ricerca.

Composizione

• Il sistema è composto principalmente dalla camera a vuoto per sputtering, dai target per sputtering magnetron, dal piatto rotante per substrati raffreddato ad acqua, dal circuito del gas di lavoro, dal sistema di pompaggio, dall'armadio di installazione, dagli strumenti di misura del vuoto e dal sistema di controllo elettronico.

Indice tecnico
Vedere le specifiche tecniche complete di seguito sotto "Caratteristiche / Specifiche tecniche".

Caratteristiche / Specifiche tecniche

• Modello: DXJ-560D
• Camera di sputtering sotto vuoto: camera piriforme, dimensioni Ø560 × 350 mm
• Configurazione del sistema di vuoto: pompa molecolare compound, pompa meccanica, valvola a scorrimento
• Pressione finale: 2.0 × 10^-5 Pa (dopo baking e degassamento)
• Tempo di recupero del vuoto: dopo esposizione all'aria e insufflazione secca di cloro seguita da pompaggio, il sistema può raggiungere 6.6 × 10^-4 Pa in 40 minuti
• Target per sputtering magnetron permanenti: cinque target permanenti, diametro Ø60 mm (un target in grado di sputterare materiale magnetico); compatibile RF e DC; distanza target-campione regolabile 40–80 mm
• Piatto rotante per substrati raffreddato ad acqua: 6 stazioni più una posizione per forno di riscaldamento / piatto substrato raffreddato ad acqua
• Dimensione campione accettabile: Ø30 mm (fino a 6 pezzi)
• Modalità di movimento: rotazione bidirezionale 0–360° (avanti e indietro)
• Riscaldamento substrato: temperatura massima 600 ℃ ± 1 ℃
• Bias negativo del substrato: -200 V
• Sistema circuito aria (gas): regolatore di portata massica a 2 canali
• Sistema di controllo computerizzato: controlla la rotazione del campione, l'attivazione dei deflettori e la conferma della posizione dei target
• Ingombro a pavimento (unità principale): 1300 × 800 mm
• Dimensioni dell'armadio di controllo elettrico: 700 × 700 mm (due unità)
