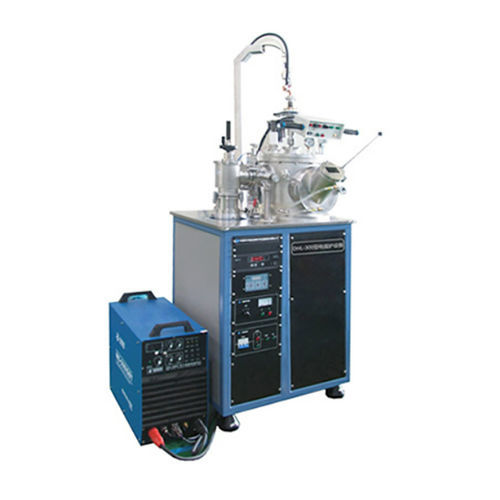

Colata sottovuoto per piccole serie DXD-500A

all'unitàindustrialeper lavorazione del metallo

Il sistema di fornace ad arco DXD-500A è progettato per la fusione di metalli e leghe ad alto punto di fusione e per la produzione di materiali amorfi massivi mediante colata per aspirazione sotto vuoto. È pensato per la ricerca di laboratorio e la produzione su piccola scala in metallurgia del vuoto e sviluppo di nuovi materiali.

Composizione

• Camera a vuoto della fornace ad arco
• Alimentazione per arco elettrico e fusione ad arco
• Crogiolo in rame raffreddato ad acqua a 5 postazioni (manipolatore rotante)
• Dispositivo di colata per aspirazione sotto vuoto
• Agitazione magnetica
• Circuito dei gas di lavoro
• Pompe di sistema (pompa molecolare, pompa meccanica) e valvola a deflettore
• Misurazione del vuoto
• Sistema di controllo elettrico e macchina di installazione

Sommario
La fornace ad arco DXD-500A viene impiegata per la fusione di metalli o leghe ad alto punto di fusione e per la preparazione di materiali amorfi massivi mediante colata per aspirazione; è adatta per ricerca scientifica e piccola produzione in metallurgia del vuoto e sviluppo di nuovi materiali.

Specifiche tecniche

• Modello: DXD-500A
• Camera di fusione ad arco: camera a vuoto cilindrica orizzontale con porta frontale, dimensioni Ø300 × 340 mm
• Configurazione del sistema di vuoto: pompa molecolare, pompa meccanica, valvola a deflettore
• Pressione finale: ≤6.67 × 10-4 Pa
• Tempo di recupero del vuoto: raggiunge 5 × 10-3 Pa in 20 min (dopo breve esposizione all'aria e introduzione di cloro secco, quindi iniziare lo svuotamento)
• Corrente di fusione: corrente di esercizio a lungo termine 700–900 A
• Crogiolo di fusione: 5 postazioni (calotta emisferica) — tre postazioni di fusione di leghe (con agitazione magnetica), una postazione di colata per aspirazione (120 × 120 mm), una postazione di fusione per degassamento; peso tipico del campione di fusione: 50 g (ferro come riferimento)
• Attrezzatura per colata per aspirazione sotto vuoto: fornita con 1 stampo standard per colata per aspirazione
• Attrezzatura catodica per fusione ad arco: innesco dell'arco ad alta frequenza (metodo di innesco dell'arco)
• Ingombro apparecchiatura: 1400 mm (lunghezza) × 1100 mm (larghezza) × 2300 mm (altezza)
