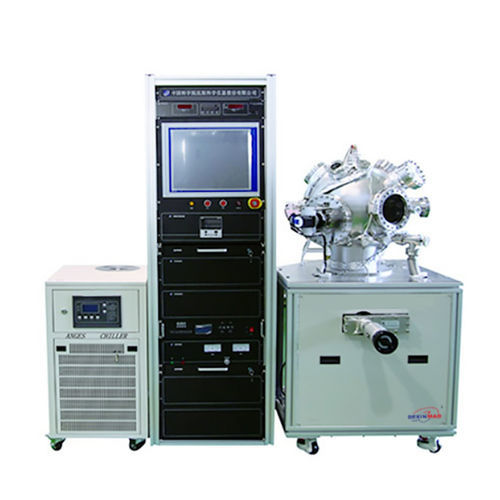

Macchina di evaporazione sotto vuoto per lotti di piccole dimensioni DXP-450A

Il sistema di deposizione laser DXP-450A è progettato per la preparazione di film sottili superconduttori, film semiconduttori, film ferroelettrici e altri film funzionali per la ricerca scientifica e la produzione in piccoli lotti. È adatto per università e istituti di ricerca per la ricerca e sviluppo di materiali per film sottili.

Composizione

• Il sistema è costituito principalmente da camera a vuoto per sputtering, piattaforma girevole per target, piastra riscaldata porta-substrato antiossidante, circuito aria di lavoro, sistema di spurgo aria, macchina di installazione, misura del vuoto, sistema di controllo elettrico e accessori correlati.

Indice tecnico

• Modello: DXP-450A
• Camera a vuoto principale: Sfera, dimensione: Ø450 mm
• Configurazione del sistema di vuoto: Pompa meccanica, pompa molecolare, valvola a scorrimento
• Pressione ultima: ≤6.67*10^-5 Pa (dopo bake e degassificazione)
• Tempo di recupero del vuoto: Raggiunge 5*10^-3 Pa in 20 min (esposizione breve all'aria e immissione di cloro secco prima dello svuotamento)
• Piattaforma girevole per target: Dimensione target: Ø60 mm o Ø25 mm; può installare 4 target contemporaneamente; cambio target per rivoluzione; ogni target può ruotare; velocità di rotazione: 5-60 rpm
• Piastra riscaldata porta-substrato - Dimensione campione: Campione da 2 pollici (un pezzo)
• Piastra riscaldata porta-substrato - Modalità di movimento: Il substrato può ruotare continuamente; velocità di rotazione: 5-60 rpm
• Piastra riscaldata porta-substrato - Riscaldamento: Temperatura massima del substrato 800℃±1℃
• Sistema circuito aria: Controllore di flusso di massa/qualità, 1 canale
• Dispositivo di scansione del fascio laser: Palco meccanico di scansione bidimensionale, esegue scansione libera in 2D
• Sistema di controllo computerizzato: Controlla la rivoluzione della piastra target, la rotazione dei target, la rotazione del campione, il controllo temperatura del campione, la scansione del fascio laser e altre funzioni
• Ingombro - Unità principale: 850*850 mm²
• Ingombro - Armadio di controllo elettrico: 700*700 mm² (1 set)

Specifiche tecniche

• Modello: DXP-450A
• Geometria e dimensione camera principale: Camera sferica Ø450 mm
• Componenti sistema di vuoto: Pompa meccanica + pompa molecolare + valvola a scorrimento
• Vuoto ultimo: ≤6.67*10^-5 Pa (post bake/degassificazione)
• Recupero tipico a 5*10^-3 Pa: ~20 minuti (procedura include breve esposizione all'aria e immissione di cloro secco prima dello svuotamento)
• Configurazione target: Fino a 4 target (Ø60 mm o Ø25 mm), rotanti individualmente; rotazione piattaforma 5-60 rpm
• Gestione substrati: Campione da 2 pollici (un pezzo), rotazione continua del substrato (5-60 rpm)
• Temperatura massima substrato: 800℃ ±1℃
• Circuito gas/aria: Controllore di flusso mono-canale
• Scansione laser: Palco meccanico 2D per scansione flessibile
• Controllo: Controllo computerizzato integrato per target, rotazione campioni, temperatura e scansione laser
• Ingombro: Unità principale 850×850 mm²; armadio controllo elettrico 700×700 mm² (1 set)
