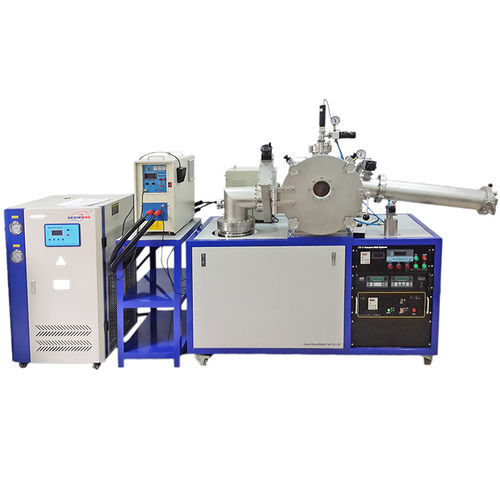

Filatrice elettrica DX-II

ad alta velocità

Panoramica
La serie DX Sistema di filatura per fusione in vuoto (DX-II) è un apparecchiatura di laboratorio per la preparazione di materiali metastabili e amorfi, ottenuta mediante l'espulsione del metallo/lega fuso su un rullo di rame a rotazione ad alta velocità sotto alto vuoto, raggiungendo tassi di raffreddamento molto elevati (10^4 K/s a 10^6 K/s) e consentendo la formazione di fasi amorfe/metastabili.

Configurazione del sistema di filatura per fusione in vuoto:

• Camera del vuoto in acciaio inossidabile
• Pompa molecolare (FF-200/1200) e pompa meccanica (9L)
• Armadio di controllo con vacuum-meter digitale a LED
• Termometro a infrarossi e inverter EV1000
• Ruota in rame priva di ossigeno per fusione/filatura
• Stampo per colata a soffiaggio (incluse tre anime, personalizzabile)
• Magneto-fluido (raffreddamento ad acqua)
• Ricambi (utensili speciali e anelli di tenuta)
• Tubi di quarzo (50 pz)
• Chiller da laboratorio a basso rumore

Nota:
Gli utenti devono provvedere separatamente la bombola di Ar e il misuratore di gas.

Indici tecnici:

• Massa campione per melt-spinning: 10–20 g
• Massa campione per fusione e colata a soffiaggio: 10–30 g
• Intervallo di misura della temperatura: 600–2000 °C
• Grado di vuoto di lavoro: 6.67×10⁻⁵ Pa
• Potenza massima sorgente: 30 kW; frequenza: 30–80 kHz
• Velocità lineare massima al bordo della ruota: 0–70 m/s (regolabile)
• Traccia di melt-spinning regolabile, escursione di regolazione ≥ 5 mm
• Include sistema di colata a soffiaggio

Specifiche tecniche (componenti):

• Camera del vuoto — Modello: DX-Ⅱ; Materiale principale: 1Cr18Ni9Ti; Dimensioni: Φ400×350 mm; Qtà: 1
• Alimentazione (sorgente ad induzione) — Modello: SP-30; Potenza: 30 kW; Frequenza: 30–80 kHz; Qtà: 1
• Sistema a nastro e colata a spruzzo — Modello: DX-Ⅱ; Materiale principale: rame privo di ossigeno; Ruota in rame: Φ220×34 mm; Velocità nastro: 0–70 m/s; Qtà: 1
• Armadio di controllo — Modello: DX-Ⅱ; Componenti montati su rack; Qtà: 1
• Valvola a spandimento ultravelo alto vuoto — Modello: CC-150; Materiale: acciaio inossidabile; Intervallo di applicazione del vuoto: ~10⁵ ~ 6.7×10⁻⁶ Pa; Qtà: 1
• Termometro a infrarossi — Modello: ATS; Intervallo di misura fino a 2000 °C (testo sito indica 600–2000 °C); Qtà: 1
• Inverter — Modello: EV1000; Tensione di ingresso: 380 V; Qtà: 1
• Magneto-fluido (raffreddamento speciale ad acqua) — Vuoto sigillato: 10⁻⁵ Pa; Qtà: 1
• Tubazioni di aspirazione — Modello: DX-Ⅱ; Materiale: 1Cr18Ni9Ti; Integrate con la camera del vuoto; Qtà: 1
• Pompa molecolare — Modello: FF-200/1200; Materiale: acciaio inossidabile; Vuoto ultimo: 7×10⁻⁷ Pa; Qtà: 1
• Pompa meccanica — Modello: TRP-36; Materiale: acciaio al carbonio; Vuoto ultimo: 6×10⁻² Pa; Qtà: 1
• Vacuum gauge digitale — Modello: ZDF-5227B; Tipo dispositivo elettronico; Campo di misura: ~10⁵ – 10⁻⁵ Pa (include 2 manometri a resistenza e 1 ionizzazione); Qtà: 1
• Serbatoio aria — Modello: DX; Materiale: 1Cr18Ni9Ti; Include serbatoi, valvola manuale, valvola di isolamento elettromagnetica, manometro positivo/negativo; Qtà: 1

Caratteristiche / specifiche tecniche:

• Modello / Denominazione commerciale: DX-II
• Uso previsto: preparazione, R&S di materiali metastabili/amorfı (magneti permanenti a terre rare, materiali magnetici morbidi amorfi, materiali nanometrici, ecc.)
• Tasso di raffreddamento: tipicamente 10^4 K/s a 10^6 K/s (tempra rapida su rullo di rame rotante)
• Dimensioni dei campioni: melt-spinning 10–20 g; fusione/colata a soffiaggio 10–30 g
• Intervallo di misura della temperatura: 600–2000 °C
• Vuoto di lavoro: tipicamente fino a ~6.67×10⁻⁵ Pa (i componenti del sistema forniscono vuoti ultimi superiori/inferiori come elencato)
• Sorgente ad induzione: fino a 30 kW, 30–80 kHz
• Ruota in rame: rame privo di ossigeno, Φ220×34 mm; velocità lineare al bordo regolabile 0–70 m/s
• Regolazione della traccia di melt-spinning: distanza regolabile ≥ 5 mm
• Include pompa molecolare (FF-200/1200), pompa meccanica (TRP-36), vacuum gauge digitale (ZDF-5227B) e accessori (tubi di quarzo, stampi, guarnizioni di ricambio, chiller)
