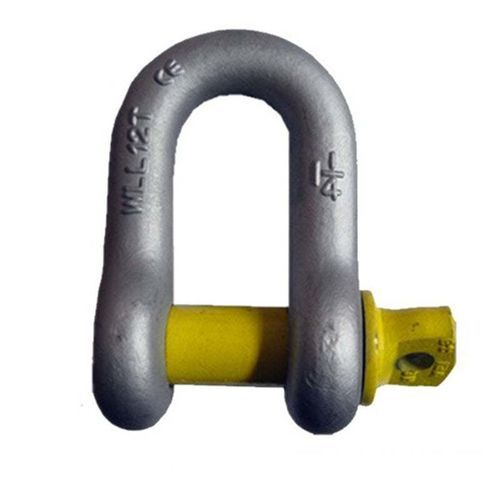

Grillo di sollevamento a D

a viteper applicazioni marine

Descrizione del prodotto
I grilli a D AS2741 Grade S sono grilli a D forgiati (drop-forged) con perno filettato progettati per sollevamenti in linea retta e per il collegamento a catene, funi e altri accessori certificati. Sono ampiamente utilizzati nei settori marino, agricolo, minerario e ingegneristico per connessioni di sollevamento conformi.

Caratteristiche del prodotto

• Prodotto conforme a AS2741 in materiale Grade S nella configurazione Dee (D) con perno filettato.
• Finiture disponibili: zincato, verniciatura a polvere o colore naturale.
• Marcato con Work Load Limit (WLL) in tonnellate e grado di qualità.
• Testato a 2× WLL; forza minima di rottura 6× WLL.
• Indicato per trazioni e sollevamenti in linea retta esclusivamente; non adatto a carichi laterali o di sbandamento.

Parametri
Dimensione (mm) | WLL (t) | D (mm) | d (mm) | B (mm)
6 | 0.5 | 6 | 8 | 12
8 | 0.75 | 8 | 10 | 13
10 | 1 | 10 | 11 | 17
11 | 1.5 | 11 | 13 | 18
13 | 2 | 13 | 16 | 21
16 | 3.2 | 16 | 19 | 27
19 | 4.7 | 19 | 22 | 32
22 | 6.5 | 22 | 25 | 37
25 | 8.5 | 25 | 29 | 43
29 | 9.5 | 29 | 32 | 46
32 | 12 | 32 | 35 | 52
35 | 13.5 | 35 | 38 | 57
38 | 17 | 38 | 41 | 60
44 | 25 | 44 | 51 | 73
81 | 35 | 81 | 57 | 83

Norme

• AS2741 Grade S

Caratteristiche / Specifiche tecniche

• Norma: AS2741 Grade S.
• Configurazione: grillo Dee (D) con perno filettato.
• Grado materiale: Grade S.
• Opzioni di finitura: zincato, verniciatura a polvere, colore naturale.
• Identificazione: marcato con WLL (tonnellate) e grado di qualità.
• Test: provato a 2× WLL; forza minima di rottura 6× WLL.
• Uso previsto: sollevamenti in linea retta e collegamenti a catena, fune e accessori certificati; non adatto per carichi laterali o sforzi di ribaltamento.
