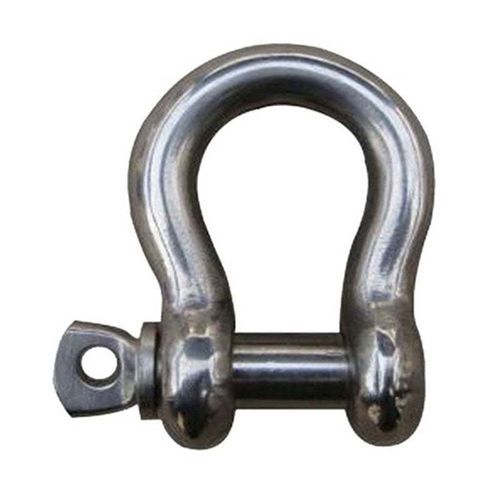

Grillo di sollevamento a D

di grandi dimensioni

Panoramica del prodotto
I grilli commerciali si riconoscono perché perno e corpo sono prodotti con lo stesso diametro. Realizzati con materie prime di qualità superiore secondo gli standard internazionali, i nostri grilli ad arco largo tipo europeo sono disponibili in dimensioni standard e personalizzate per applicazioni industriali di sollevamento e imbracatura.

Introduzione

• Forgiato – temprato e rinvenuto.
• Opzioni di finitura: zincato, cromato o colore naturale (self colored).
• Il limite di carico di esercizio (S.W.L.) è marcato in modo permanente su ogni grillo.

Parametro
D | d | a | c | r | b | S.W.L. | Peso per 100 pz (Kg)
5 | 5 | 10 | 19 | 8 | 11 | 80 | 2.2
6 | 6 | 13 | 25 | 10 | 14 | 100 | 4
8 | 8 | 16 | 32 | 12 | 18 | 200 | 8
10 | 10 | 19 | 38 | 16 | 20 | 320 | 15
11 | 11 | 22 | 44 | 18 | 23 | 400 | 20
12 | 12 | 25 | 51 | 19 | 26 | 520 | 30
16 | 16 | 32 | 64 | 28 | 33 | 800 | 58
20 | 20 | 38 | 76 | 33 | 40 | 1100 | 92
22 | 22 | 44 | 89 | 37 | 50 | 1500 | 149
25 | 25 | 51 | 100 | 40 | 57 | 2100 | 230
28 | 28 | 57 | 115 | 47 | 68 | 3000 | 357
32 | 32 | 64 | 127 | 52 | 73 | 3500 | 495
38 | 38 | 76 | 152 | 63 | 85 | 5000 | 805
45 | 45 | 90 | 180 | 75 | 96 | 7000 | 1,438
50 | 50 | 102 | 200 | 78 | 108 | 8000 | 2,012

Norme
Non specificate nella pagina.

Caratteristiche / Specifiche tecniche

• Denominazione: European Type Large Bow Shackle
• Marca: TOPONE CHAIN
• Produzione: forgiato, temprato e rinvenuto
• Opzioni di finitura: zincato, cromato o colore naturale (self colored)
• Il limite di carico di esercizio (S.W.L.) è indicato permanentemente su ogni grillo
• Materiale: materie prime di grado superiore; perno e corpo prodotti con lo stesso diametro
• Intervallo S.W.L. (secondo tabella): 80 a 8000
• Riferimento peso: peso per 100 pz fornito nella tabella dei parametri
