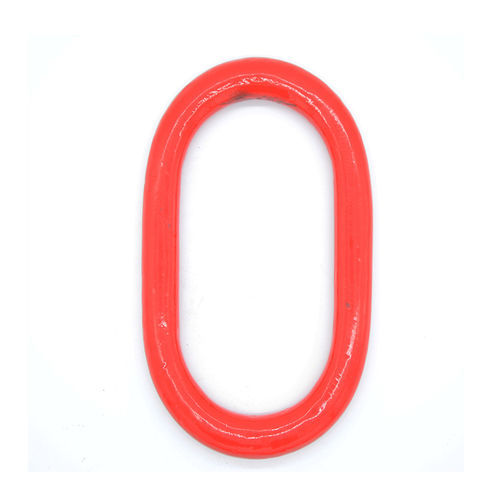

Anello di testa per imbragatura G80 Weldless

per imbragatura con catene

Panoramica del prodotto
Gamma di anelli maestro senza saldatura G80 per imbracature ed equipaggiamenti di sollevamento. Realizzati in acciaio legato temprato e rinvenuto con finitura verniciata a polvere. Progettati con ampia larghezza e lunghezza interna per ospitare accessori per imbracature e ganci da gru. Disponibili in misure standard e personalizzate (codici AX13–AX57). Soddisfano o superano i requisiti ASME B30.26 per identificazione, duttilità, fattore di progetto, prova di carico e temperatura.

Caratteristiche

• Costruzione in acciaio legato saldato, temprato e rinvenuto.
• Prova a carico effettuata singolarmente a 2× il Working Load Limit (WLL).
• Finitura verniciata a polvere per protezione superficiale.
• Tutte le misure fornite saldate.
• Progettato per l'uso con accessori per imbracature in acciaio legato Classe 80 e 100.
• Limiti di carico superiori rispetto a prodotti comparabili di classe 80 (vedi parametri).

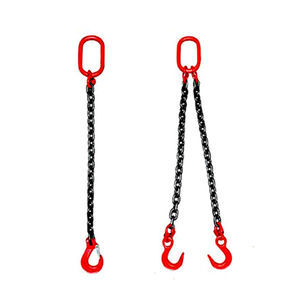

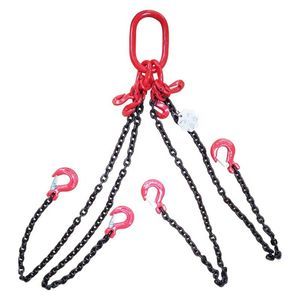

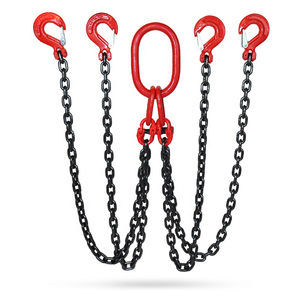

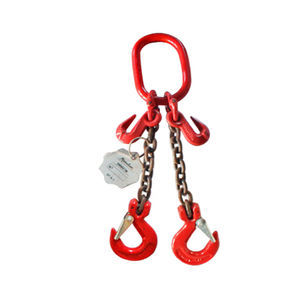

• Adatto per imbracature a gamba singola o doppia con catena o fune metallica.
• Marcatura in rilievo di taglia e grado per facile identificazione.

Parametri
Codice | Taglia commerciale | WLL 4:1 (lbs) | WLL 5:1 (lbs) | Lunghezza interna (in) | Larghezza interna (in) | Dia (in) | Dimensione catena (1 gamba) | Dimensione catena (2 gambe) | Peso (lbs)
AX13 | 1/2" | 6,000 | 4,800 | 4.33 | 2.36 | 0.51 | 9/32", 5/16" | 7/32" | 0.75
AX16W | 5/8" | 8,600 | 6,880 | 5.51 | 3.15 | 0.63 | 5/16" | 9/32" | 1.47
AX18W | 3/4" | 12,900 | 10,320 | 5.91 | 3.54 | 0.71 | 3/8" | 5/16" | 2.02
AX22 | 7/8" | 17,600 | 14,080 | 6.30 | 3.54 | 0.87 | 1/2" | 3/8" | 3.30
AX26 | 1" | 30,000 | 24,000 | 7.09 | 3.94 | 1.02 | 5/8" | 1/2" | 5.06
AX32 | 1 1/4" | 39,100 | 31,280 | 7.87 | 4.33 | 1.26 | 3/4" | 5/8" | 8.58
AX36 | 1 1/2" | 61,100 | 48,880 | 10.24 | 5.51 | 1.42 | 7/8" | 3/4" | 13.97
AX45 | 1 3/4" | 74,000 | 59,200 | 13.39 | 7.09 | 1.77 | 1" | 7/8" | 28.16
AX51 | 2" | 103,400 | 82,720 | 13.78 | 7.48 | 2.01 | 1 1/4" | 1" | 37.84
AX57 | 2 1/4" | 178,900 | 143,120 | 15.75 | 7.87 | 2.24 | – | 1 1/4" | 53.24

Norme e imballaggio
Standard: gamma G80 Weldless Chain / anelli maestro. MOQ: 10 KG. Imballo: cartone + pallet in acciaio.

Specifiche tecniche

• Materiale: acciaio legato saldato, temprato e rinvenuto.
• Prova: testato singolarmente a 2× il Working Load Limit.
• Finitura: verniciatura a polvere.
• Compatibilità: compatibile con accessori per imbracature in acciaio legato Classe 80 e 100 e ganci da gru.
• Identificazione: marcatura in rilievo per taglia e grado.
• Applicazioni: per imbracature a una o due gambe in catena o fune metallica per operazioni di sollevamento.
• Conformità: soddisfa o supera i requisiti ASME B30.26 per identificazione, duttilità, fattore di progetto, prova di carico e temperatura.
• Misure disponibili: vedere la lista dei parametri per codici AX13–AX57 con taglie, WLL, dimensioni interne, dimensioni catena e pesi corrispondenti.
